Распиновка MAX17048 (заряд LiPo)

MAX17048, указатель заряда LiPo (Adafruit 5580) · Maxim MAX17048 · логика 3,3 В · 25,4×20,32 мм · 8 пинов

сверено17.10.2026

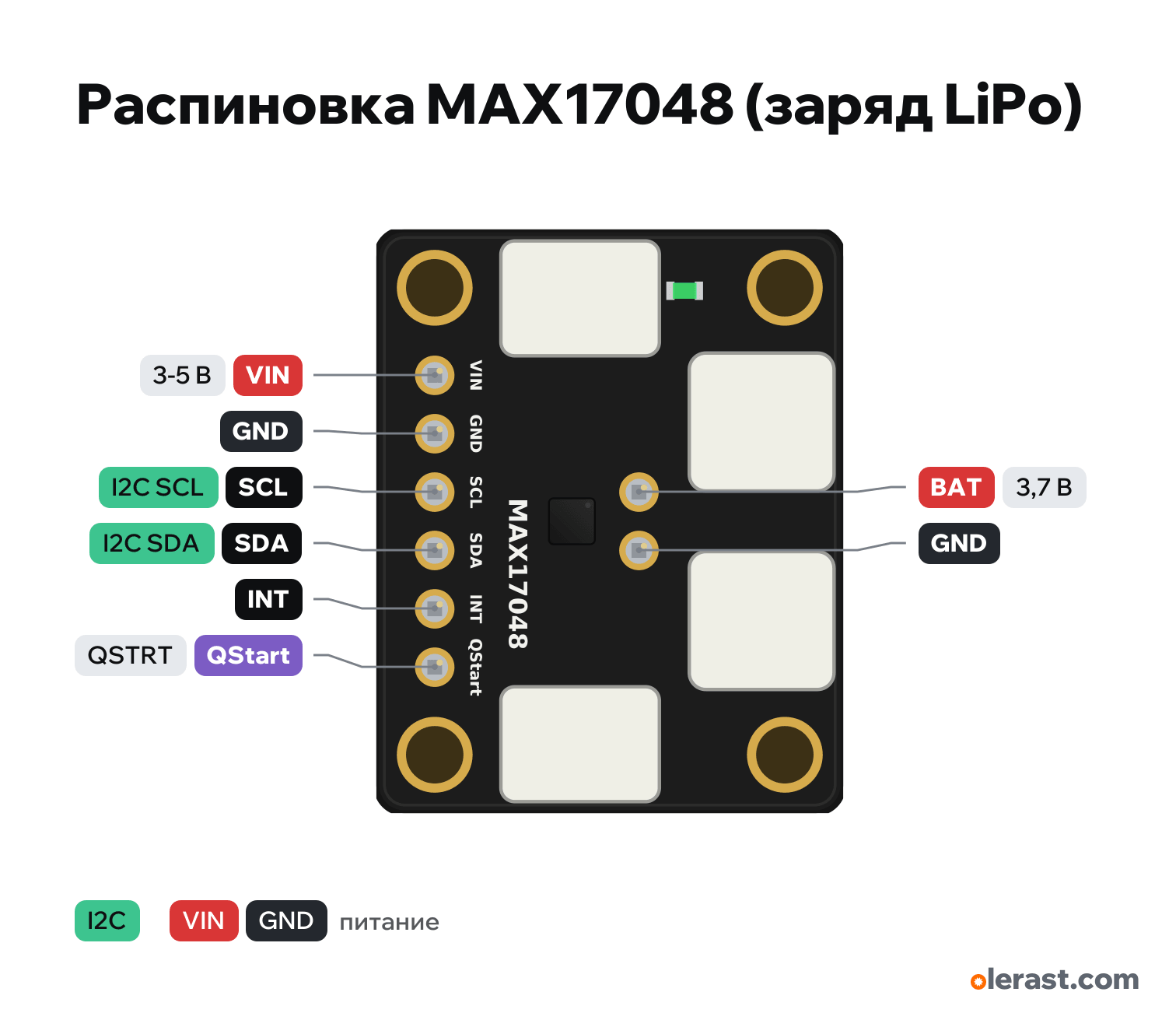

Вид сверху, ряд пинов снизу, разъёмы аккумулятора сверху, на рисунке плата повёрнута на 90°.

Скачать PNG
Чип
Maxim MAX17048
Логика
3,3 В
Питание
VIN 3-5 В
Адрес I2C
0x36

Важно

  • Адрес I2C 0x36, не меняется. Библиотека Adafruit_MAX1704X.
  • Аккумулятор один Li-ion или LiPo (одна банка), в любой из двух разъёмов JST PH; второй — к зарядке или нагрузке.
  • У безымянных модулей MAX17048 подписи другие (VCC, CELL, ALRT, QST) и порядок свой: сверять с платой.
  • Без аккумулятора (или если он сел) чип не отвечает по I2C.

Ревизии и клоны

  • SparkFun Qwiic MAX17048 и безымянные модули: другая разводка.
  • MAX17049 — для двух банок последовательно.

Все пины

ПодписьНомерФункцииОграниченияСверка
VIN3.3 Ввход питаниясверено
GNDЗемлясверено
SCLI2C SCLподтяжка к питанию на платесверено
SDAI2C SDAподтяжка к питанию на платесверено
INTALRT: прерывание, низкий уровень при тревоге (низкий заряд, напряжение)подтяжка к питанию на платесверено
QStartQSTRT: быстрый перезапуск оценки заряда (импульс высокого уровня)сверено
BAT3.7 Ввыход питаниясверено
GNDЗемлясверено

Источники

Все пины сверены по документам производителя.

  • Adafruit: Adafruit-MAX17048-STEMMA.brd (Eagle)чертёж платы · сверено 17.10.2026контур 25,4×20,32, ряд VIN, GND, SCL, SDA, INT, QStart на y 17,78; площадки VBAT и GND; два JST PH, два STEMMA QT, отверстия
  • Adafruit Learn: MAX17048 LiPoly / LiIon Fuel Gauge, Pinoutsруководство · сверено 17.10.2026VIN 3–5 В, подтяжки 10 кОм на SCL, SDA и INT к VIN, адрес 0x36, разъёмы JST равноправны, Bat — напряжение аккумулятора, светодиод «on» и перемычка
  • Adafruit: MAX17048 LiPoly / LiIon Fuel Gauge (5580)руководство · сверено 17.10.2026чип питается от аккумулятора, без него не отвечает по I2C
  • Maxim MAX17048/MAX17049 datasheet (копия Mouser)даташит · сверено 17.10.2026VDD 2,5–4,5 В, SDA открытый сток, ALRT — выход тревоги к прерыванию МК, QSTRT — быстрый старт (не используется — на землю), CELL относительно GND

Размер: по контуру Eagle.

Частые вопросы

Какой I2C-адрес у MAX17048 (заряд LiPo)?
0x36. Подтяжки SDA и SCL стоят на модуле.
