Какое напряжение питания у сервопривода MG90S?

VCC (красный): 4,8-6 В. Логика 5 В.

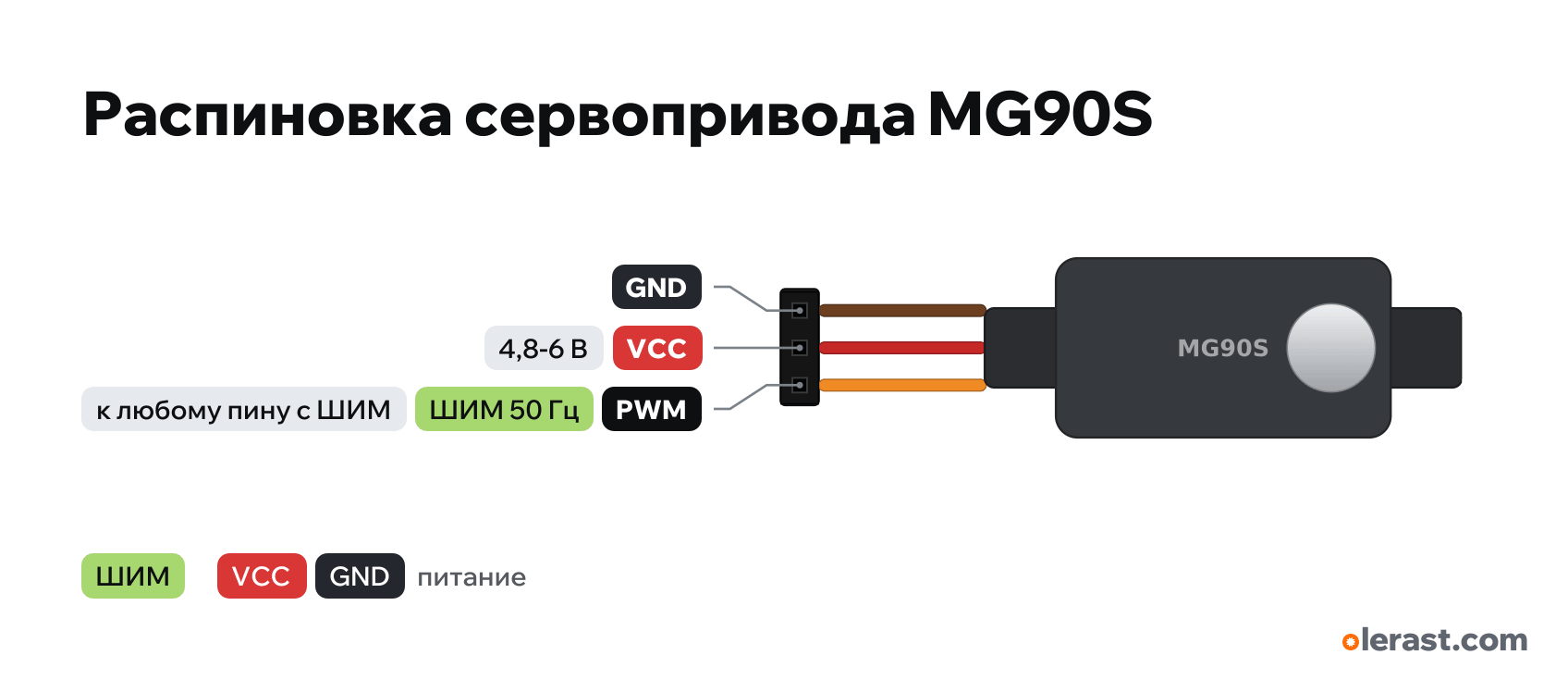

Распиновка сервопривода MG90S

Сервопривод MG90S (TowerPro, металлические шестерни) · сервопривод с ШИМ-управлением · логика 5 В · 46,5×12,6 мм · 3 пина

сверено частично17.10.2026

Вид сверху, разъём на проводах слева.

Питание 4,8–6 В. Управление как у SG90: 50 Гц, импульс 1–2 мс.
Размер в двух документах TowerPro разный: 22,8×12,2×28,5 (сайт) и 22,5×12×35,5 (лист с валом).
Ток в упоре больше, чем у SG90: от вывода 5V платы на USB питать один сервопривод без нагрузки, не больше.
Питать от отдельного источника 5–6 В с общей землёй: под нагрузкой ток доходит до сотен мА, в упоре больше, чем у SG90.

Клоны MG90S с пластиковыми шестернями внутри встречаются: металлический вал ещё не значит металлический редуктор.

Подпись	Функции	Ограничения	Сверка
GND	Земля		не по производителю
VCC	5 В	вход питания	не по производителю
PWM	ШИМ 50 Гц: 1–2 мс (1,5 мс — середина)		не по производителю

Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

TowerPro: MG90Sруководство · сверено 17.10.202613,4 г, 22,8×12,2×28,5 мм, ушки 32,5, 1,8 кг·см при 4,8 В, 2,2 при 6,6 В, разъём JR
TowerPro MG90S datasheet (копия Electronicos Caldas)даташит · сверено 17.10.2026питание 4,8–6,0 В, 0,1 с/60° при 4,8 В, размер 22,5×12×35,5 (с валом)

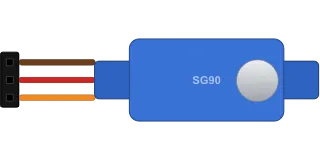

TowerPro SG90 datasheet (тот же разъём и цвета проводов)даташит · сверено 17.10.2026цвета коричневый GND, красный +, оранжевый PWM; период 20 мс, 1–2 мс

Размер: корпус 22,8×12,2 мм, по ушкам 32,5 (TowerPro); провода и разъём нарисованы условно (приблизительно).
