Распиновка мотора 130

Мотор 130 (игрушечный, 4,5-9 В), 2 вывода · коллекторный мотор без редуктора · логика 5 В · 40×20 мм · 2 пина

сверено частично22.10.2026

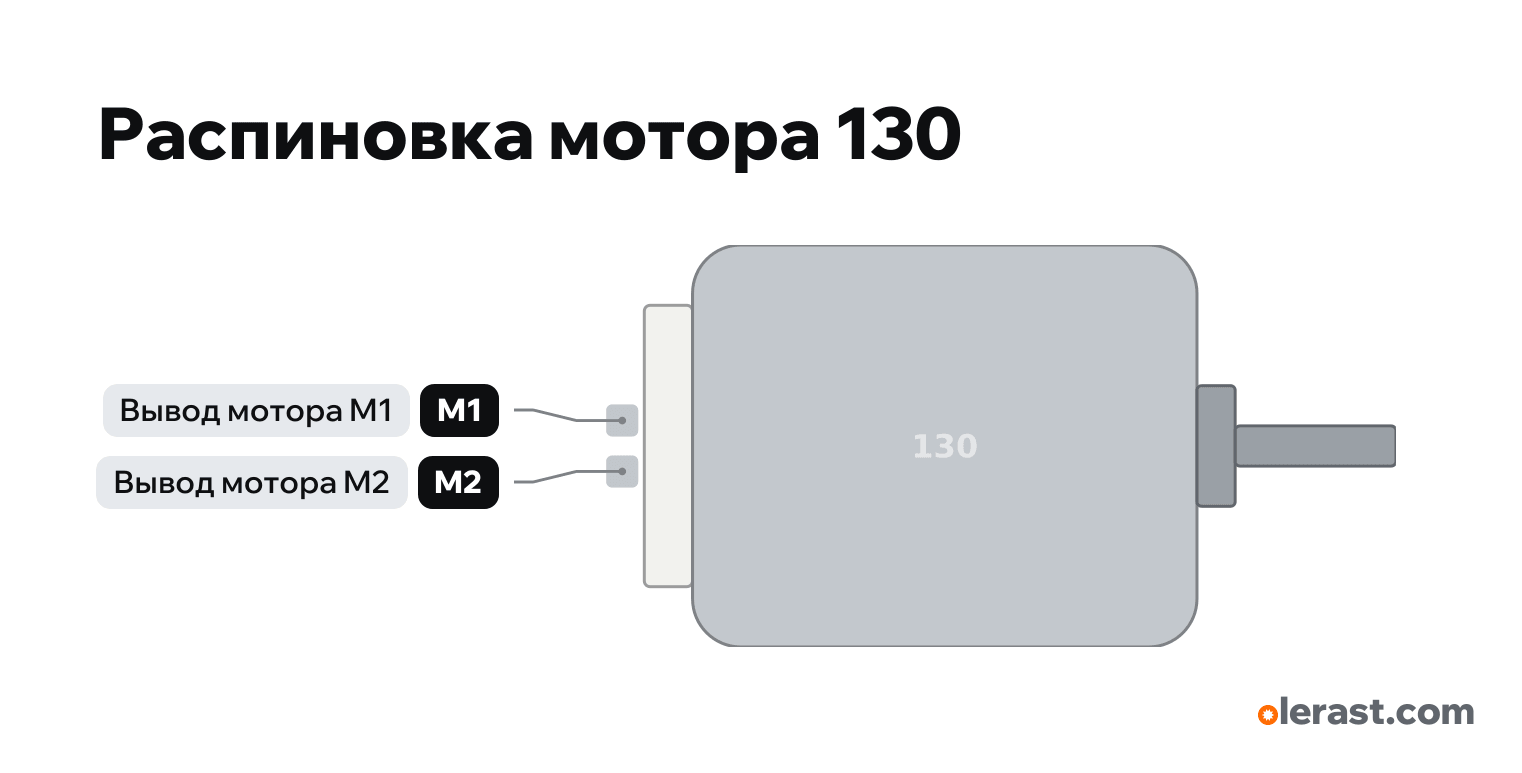

Вид сбоку (грань 20 мм), выводы слева, вал справа.

Скачать PNG
Чип
коллекторный мотор без редуктора
Логика
5 В
Питание
M1 и M2 через транзистор или драйвер

Важно

  • К пину Arduino напрямую нельзя: пин даёт до 20 мА. Нужен транзистор (MOSFET с логическим уровнем IRLZ44N, 2N2222A до 500 мА) и диод 1N4007 параллельно мотору, полосой к плюсу.
  • Питание мотора отдельное, минус общий с GND платы. От 5V платы мотор при пуске просаживает питание, и плата перезагружается.
  • Помехи от щёток: керамический конденсатор 0,1 мкФ на выводы мотора.

Все пины

ПодписьНомерФункцииОграниченияСверка
M1Вывод мотора M1: к выходу драйверане по производителю
M2Вывод мотора M2: к выходу драйверане по производителю

Источники

Не сверено по производителю: 2 пина из 2. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

  • Adafruit: DC Toy / Hobby Motor - 130 Size (711)сторонний источник · сверено 22.10.20264,5-9 В, номинал 6 В; без нагрузки до 70 мА и 9100 об/мин; под нагрузкой до 250 мА; в упоре до 500 мА; корпус 27,5×20×15 мм, вал 8 мм Φ2

Размер: корпус 27,5×20×15 мм, вал 8 мм Φ2 по Adafruit 711; выводы условные (приблизительно).
