Распиновка блока питания 5 В 4 А

Блок питания 5 В 4 А (штекер 5,5×2,1, переходник на клеммы) · Mean Well GST25E05-P1J · логика 5 В · 36×22 мм · 2 пина

сверено частично20.10.2026

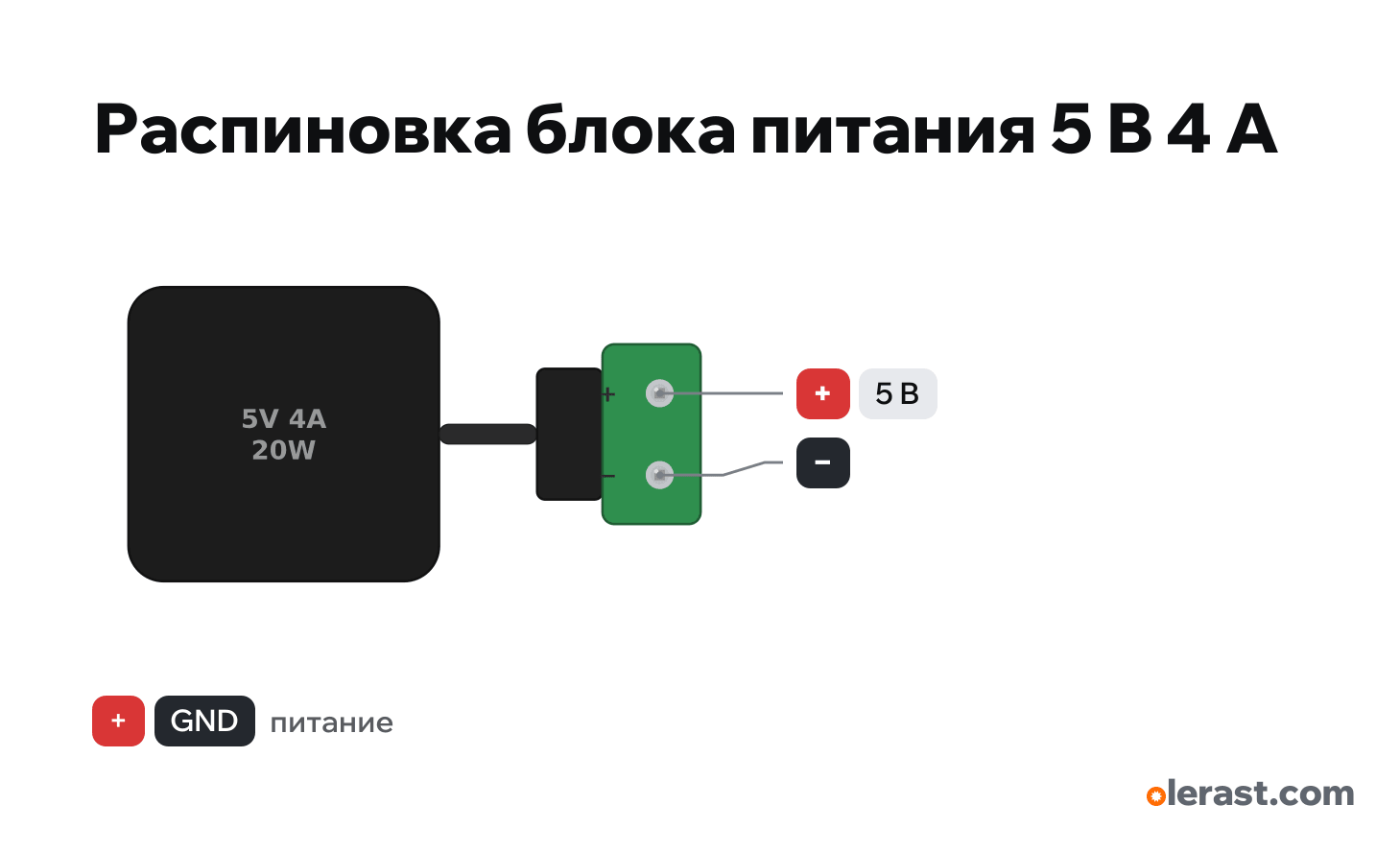

Адаптер слева, провод к переходнику с клеммами справа: + сверху, − снизу.

Скачать PNG
Чип
Mean Well GST25E05-P1J
Логика
5 В
Питание
сеть 220 В

Важно

  • Плюс в центре штекера (у Mean Well так у всех P1J). У адаптеров без бренда проверить мультиметром до подключения ленты.
  • Минус блока соединить с GND микроконтроллера: без общего минуса сигнал данных не работает.
  • Запас по току: ток ленты считать по 60 мА на светодиод на полной белой яркости. Калькулятор блока питания ленты на сайте считает метры, ток и провод.
  • Провода от клемм до ленты: на 4 А сечение от 0,5 мм² на коротком отрезке, на длинной ленте питание подводить с двух концов.
  • Выход 5 В до 4 А (20 Вт). Ленте WS2812B на 4 А хватает примерно на 66 светодиодов на полной белой яркости (по 60 мА) или на большее число при неполной.

Ревизии и клоны

  • Открытые блоки в металлическом корпусе (Mean Well LRS-35-5 на 7 А и подобные): выход на винтовых клеммах V+ и V−, вход 220 В на L и N.

Все пины

ПодписьНомерФункцииОграниченияСверка
+5 Ввыход питанияне по производителю
−Земляне по производителю

Источники

Не сверено по производителю: 2 пина из 2. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

  • Mean Well GST25E series specification (GST25E-SPEC 2026-04-03)даташит · сверено 20.10.2026GST25E05-P1J: 5 В, 4,0 А, 20 Вт, пульсации до 80 мВ, точность ±5 %, вход 85-264 В переменного тока, КПД 81,5 %; штекер P1J 5,5×2,1×11 мм, центральный контакт «+»

Размер: условный рисунок: адаптер, провод и переходник «мама» 5,5×2,1 на клеммы (приблизительно).
