Распиновка оптопары TCRT5000
TCRT5000 голый оптопарный датчик отражения (4 вывода) · Vishay TCRT5000 · логика 5 В · 10,2×5,8 мм · 4 пина
сверено17.10.2026

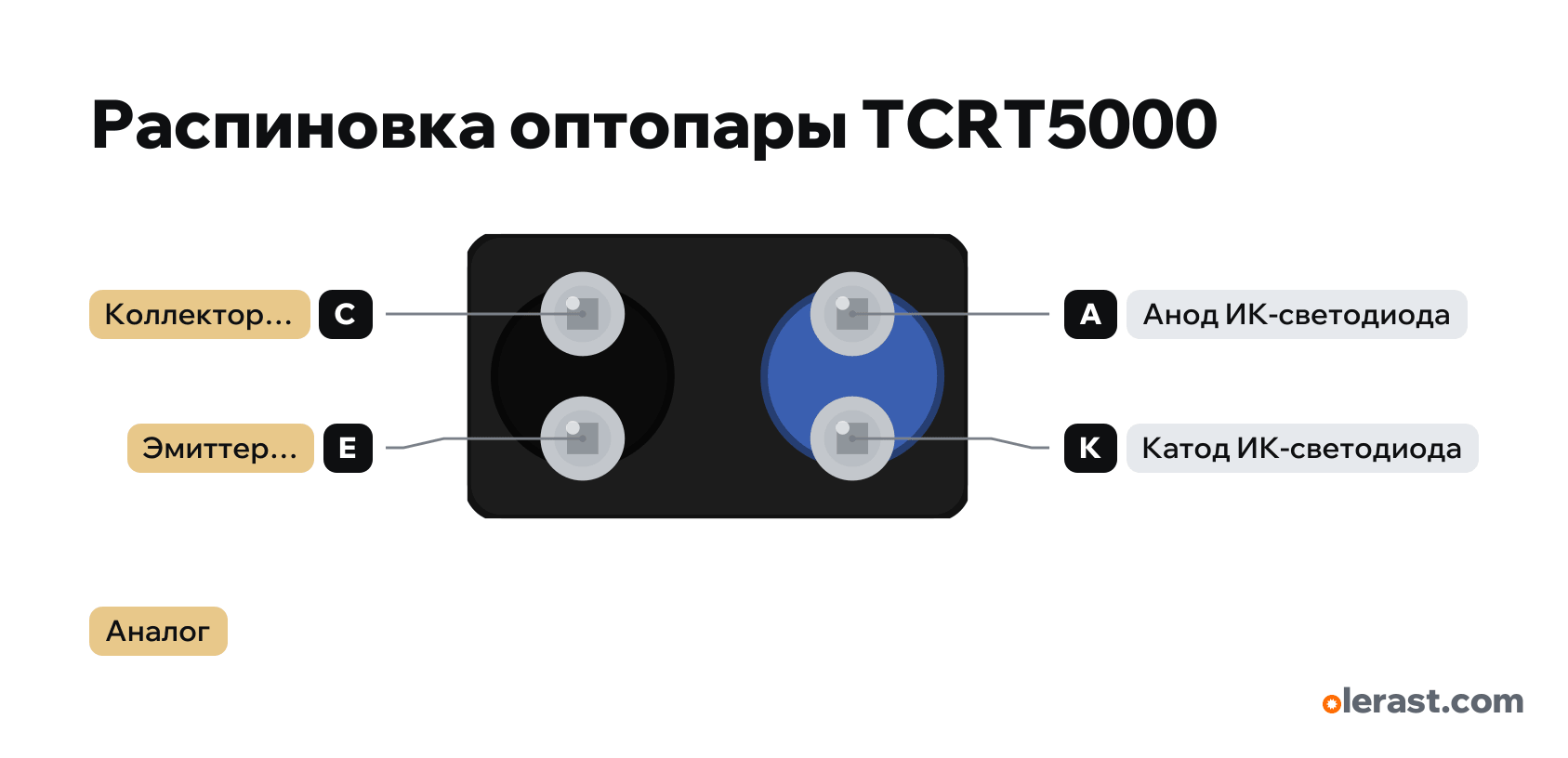

Вид сверху (со стороны линз), фототранзистор слева, светодиод справа.
Скачать PNG- Чип
- Vishay TCRT5000
- Логика
- 5 В
- Питание
- A (анод светодиода)
Важно
- Светодиод только через резистор, фототранзистор — с подтяжкой к питанию. Готовый модуль с LM393 делает это сам.
- Подписи выводов на корпусе нет: ориентир — цвет линз (светодиод синий или прозрачный, фототранзистор чёрный) и срезанный угол.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| C | Коллектор фототранзистора: к GPIO с подтяжкой или к АЦП | свереноПодтяжка 10 кОм к питанию (или INPUT_PULLUP): на светлом уровень падает. | ||
| E | Эмиттер фототранзистора: на землю | сверено | ||
| A | Анод ИК-светодиода: через резистор к питанию | свереноТолько через резистор: 5 В — 220 Ом (около 17 мА), 3,3 В — 100 Ом. Прямой ток не больше 60 мА. | ||
| K | Катод ИК-светодиода: на землю | свереноНа других ревизиях подписан: C (катод) |
Источники
Все пины сверены по документам производителя.
- Vishay TCRT5000 datasheet (Rev 1.7)даташит · сверено 17.10.2026корпус 10,2×5,8×7, вид сверху: фототранзистор (C, E) и ИК-светодиод (A, C), прямой ток до 60 мА, лучшая дальность 2,5 мм (0,2–15 мм)
- KiCad: OptoDevice Vishay_TCRT5000.kicad_mod (официальная библиотека)сторонний источник · сверено 17.10.2026выводы 2×2: шаг 2,54 внутри пары, 5,5 мм между парами, корпус 10,2×5,8
Размер: корпус 10,2×5,8×7 по Vishay; выводы по футпринту KiCad.
