Распиновка подстроечного резистора 3296W

Подстроечный резистор 3296W (многооборотный, 103 = 10 кОм) · Подстроечный резистор · логика 5 В · 9,6×5,6 мм · 3 пина

сверено17.10.2026

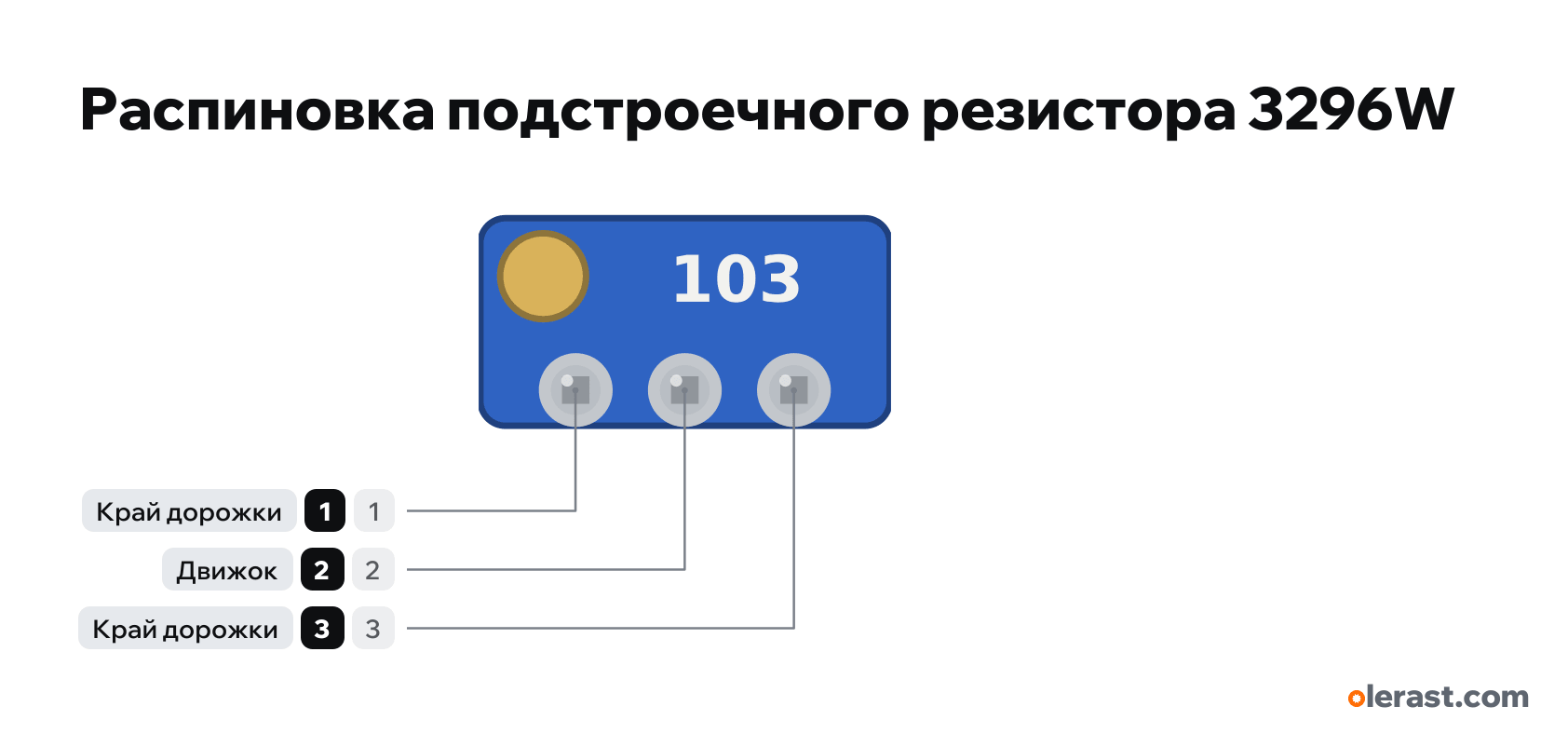

Вид сверху, винт слева: выводы 1, 2 (движок), 3 слева направо.

Важно

Код на корпусе: две цифры и число нулей. 103 = 10 000 Ом, 502 = 5 кОм, 104 = 100 кОм.
Часто стоит в делителе обратной связи стабилизатора (LM317, LM2596): крутить отвёрткой, 25 оборотов от края до края.

Подпись	Номер	Функции	Сверка
1	вывод 1	Край дорожки	сверено
2	вывод 2	Движок	сверено
3	вывод 3	Край дорожки	сверено

Все пины сверены по документам производителя.

Bourns 3296 Series 3/8" Square Trimpotдаташит · сверено 17.10.20263296W: выводы 1, 2 (движок), 3 в ряд через 2,54 мм, корпус 9,53×4,83 мм, 0,5 Вт, 25 оборотов, маркировка кодом (103 = 10 кОм)

Размер: корпус 9,53×4,83 мм по Bourns, вид сверху, выводы под корпусом (приблизительно).
