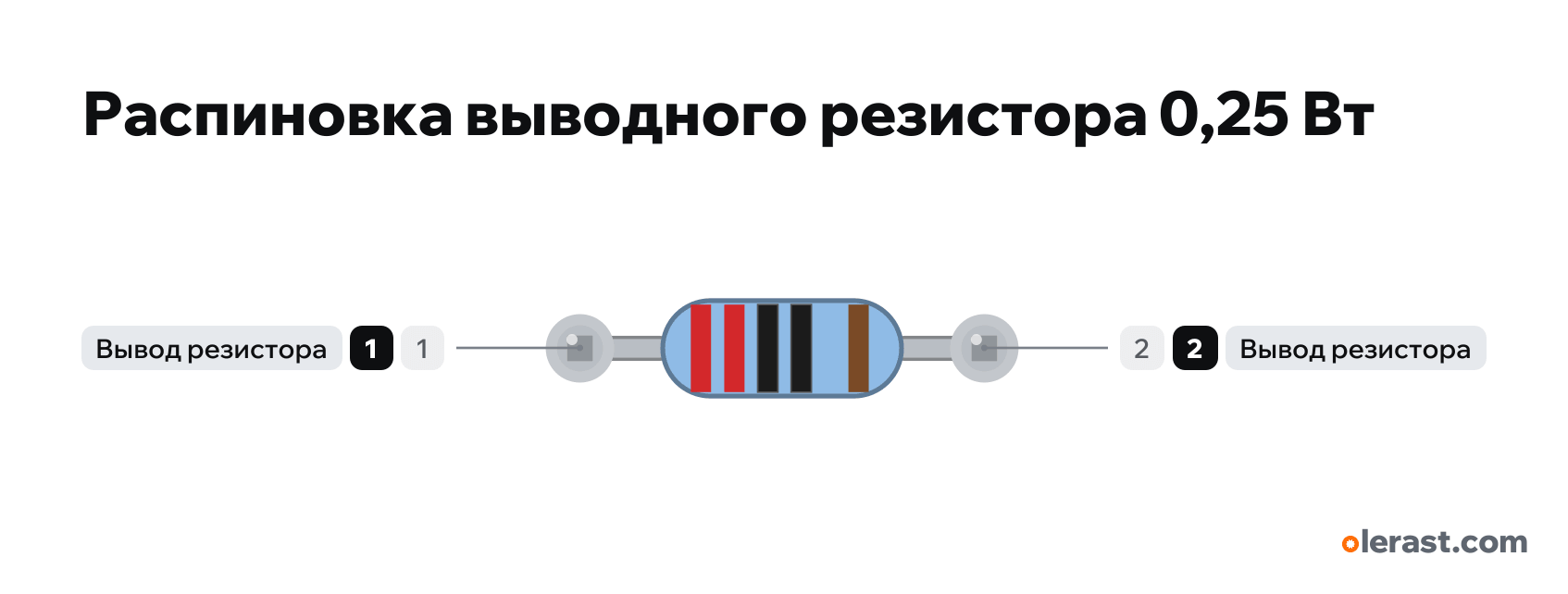

Распиновка выводного резистора 0,25 Вт
Резистор выводной 0,25 Вт (металлоплёночный, 1 %) · Резистор · логика 5 В · 12,7×4,4 мм · 2 пина
сверено17.10.2026
Лёжа, вывод 1 слева; полосы читаются от края, к которому они ближе.
Скачать PNG- Чип
- Резистор
- Логика
- 5 В
Важно
- Полярности нет: выводы 1 и 2 равноправны.
- Номинал и мощность задаются у детали в конструкторе: на рисунке полосы и подпись меняются сами (как в расшифровке /tools/marking).
- Мощность в резисторе P = I² × R: светодиод 20 мА через 150 Ом — 0,06 Вт, 0,25 Вт хватает с запасом.
Все пины
Источники
Все пины сверены по документам производителя.
- IEC 60062:2016 Marking codes for resistors and capacitors (таблица цветов в /tools/marking)сторонний источник · сверено 17.10.2026цвета полос: цифры, множитель, допуск; пять полос у резисторов 1 %
- Vishay MBA/SMA 0204, MBB/SMA 0207, MBE/SMA 0414 (Document 28766, 11-Jul-2018)даташит · сверено 17.10.2026корпус DIN 0207: 6,3×2,5 мм; P70 0,6 Вт у MBB 0207; выводы без полярности
Размер: корпус 6,3×2,5 мм (Vishay MBB 0207), у резисторов из наборов 6×2,3 мм; выводы согнуты на 10,16 мм (4 отверстия макетки) (приблизительно).
