Распиновка потенциометра WH148
Потенциометр WH148 (16 мм, B10K и др.) · Потенциометр · логика 5 В · 16,4×20,4 мм · 3 пина
сверено частично17.10.2026

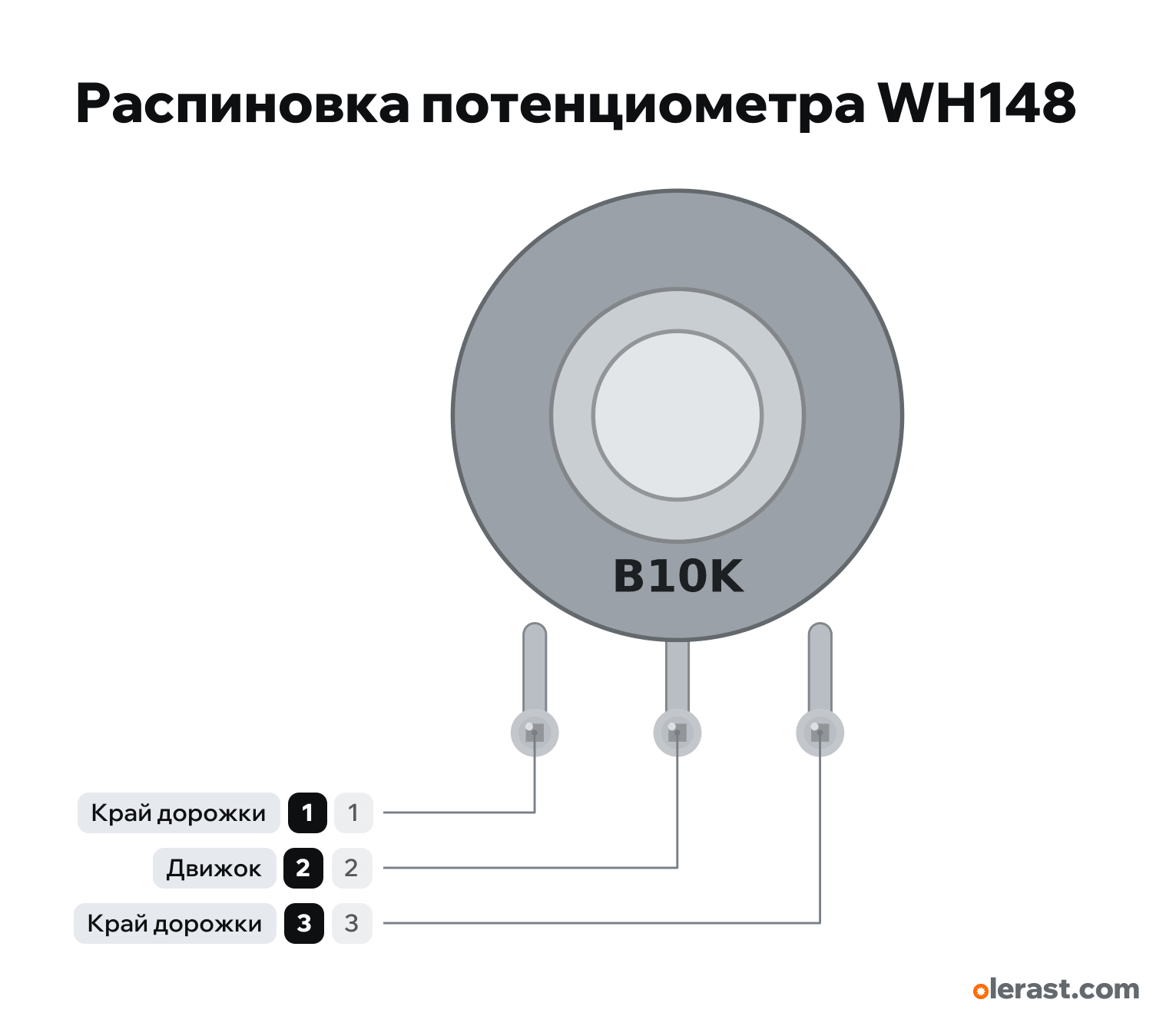

Вид со стороны вала, выводы вниз: 1 слева, 2 (движок) в середине, 3 справа.
Скачать PNG- Чип
- Потенциометр
- Логика
- 5 В
Важно
- Подключение к АЦП: 1 на GND, 3 на 3,3 В (ESP32, Pico) или 5 В (Arduino), 2 на вход АЦП.
- B — линейная (для настроек, джойстиков), A — логарифмическая (громкость). Маркировка на корпусе: «B10K» = линейный 10 кОм.
- К АЦП ESP32 лучше 10 кОм и меньше: у АЦП большой входной ток утечки, с 100 кОм показания плавают.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| 1 | вывод 1 | Край дорожки | не по производителюДаташита на WH148 у производителя не нашли; порядок «край, движок, край» общий для потенциометров с тремя выводами в ряд.Край дорожки: обычно на землю (или на плюс — тогда ручка крутится «наоборот»). | |
| 2 | вывод 2 | Движок (средний вывод) | не по производителюДаташита на WH148 у производителя не нашли; порядок «край, движок, край» общий для потенциометров с тремя выводами в ряд.Движок: к входу АЦП. Напряжение на нём от 0 до напряжения на краях. | |
| 3 | вывод 3 | Край дорожки | не по производителюДаташита на WH148 у производителя не нашли; порядок «край, движок, край» общий для потенциометров с тремя выводами в ряд.Второй край: на 3,3 В у ESP32 и Pico, на 5 В у Arduino на 5 В. |
Источники
Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Components101: Potentiometer pinoutсторонний источник · сверено 17.10.2026три вывода: края дорожки и движок посередине; движок к АЦП, края на питание и землю
- Обозначение характеристики у азиатских потенциометров (A — логарифмическая, B — линейная)сторонний источник · сверено 17.10.2026буква перед номиналом: A — log (audio), B — linear, C — reverse log
Размер: корпус Ø16 мм; выводы через 5 мм нарисованы на 5,08 (два отверстия макетки) (приблизительно).
