Распиновка Фоторезистор GL5528
Фоторезистор GL5528 (5 мм, 10-20 кОм при 10 лк) · Фоторезистор CdS · логика 5 В · 5,6×10 мм · 2 пина
сверено22.10.2026

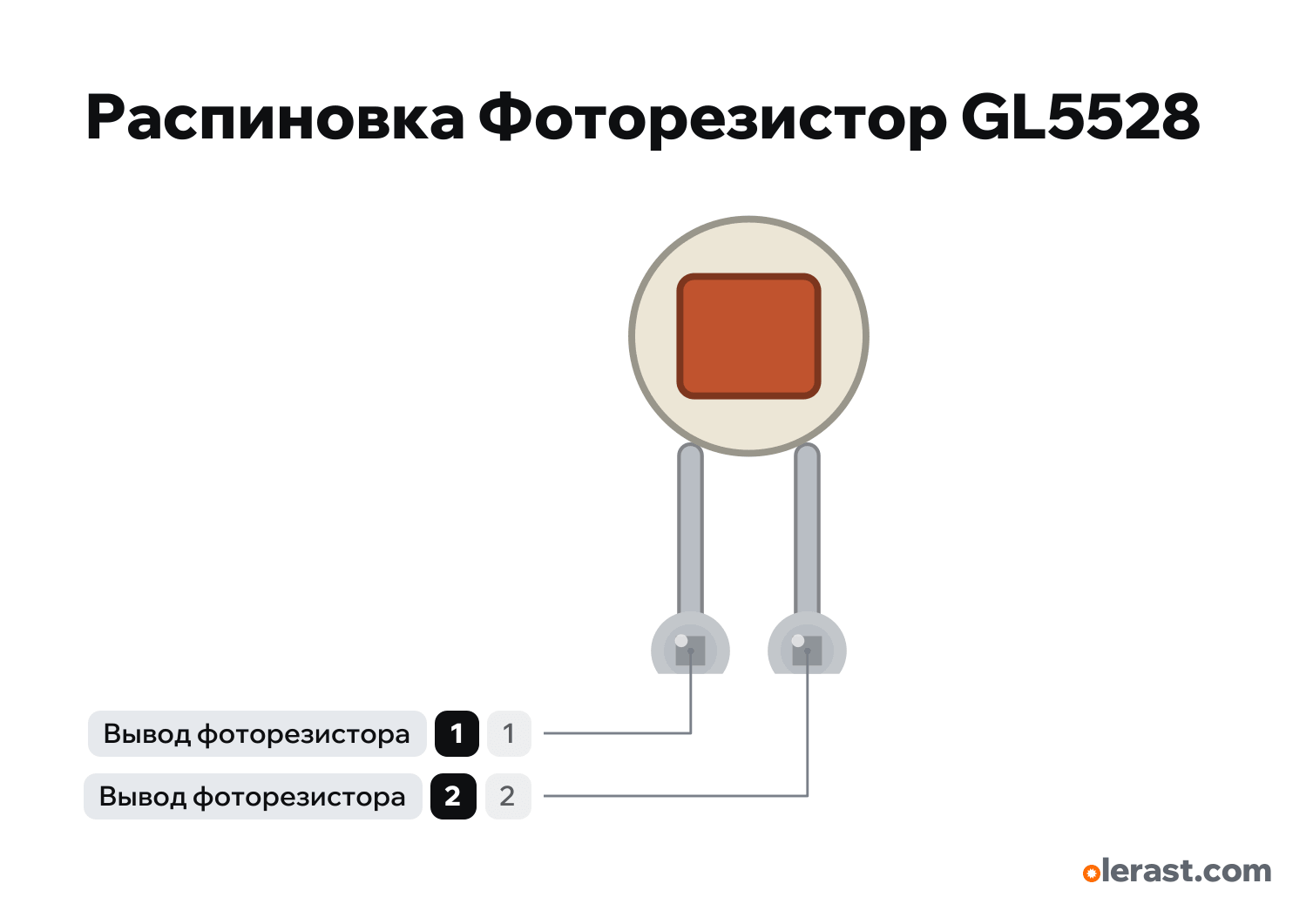

Вид на светочувствительную сторону, выводы вниз.
Скачать PNG- Чип
- Фоторезистор CdS
- Логика
- 5 В
Важно
- Полярности нет. Для Arduino его ставят в делитель: фоторезистор от 5V к A0, резистор 10 кОм от A0 к GND. Чем светлее, тем выше напряжение на A0.
- Сопротивление падает со светом примерно как R = R10 × (E / 10 лк)^−0,6: при 100 лк около 4 кОм, в темноте больше 1 МОм.
- Разброс у экземпляров 10-20 кОм при 10 лк: порог ночника подбирают по своему фоторезистору, глядя на числа analogRead().
Все пины
Источники
Все пины сверены по документам производителя.
- Rapid Online 58-0134: GL5528 Light Dependent Photoresistor (по таблицам Senba GL55)даташит · сверено 22.10.202610-20 кОм при 10 лк, темновое 1 МОм, γ 0,6, до 150 В и 100 мВт, Φ5,1 мм, выводы через 3,0 мм
Размер: корпус Φ5,1 мм; выводы через 3,0 мм нарисованы на 2,54 (соседние отверстия макетки) (приблизительно).
