Распиновка модуля XL6009

Повышающий модуль XL6009 (43×21, до 4 А ключа) · XL6009E1 · логика 5 В · 43×21 мм · 4 пина

сверено частично17.10.2026

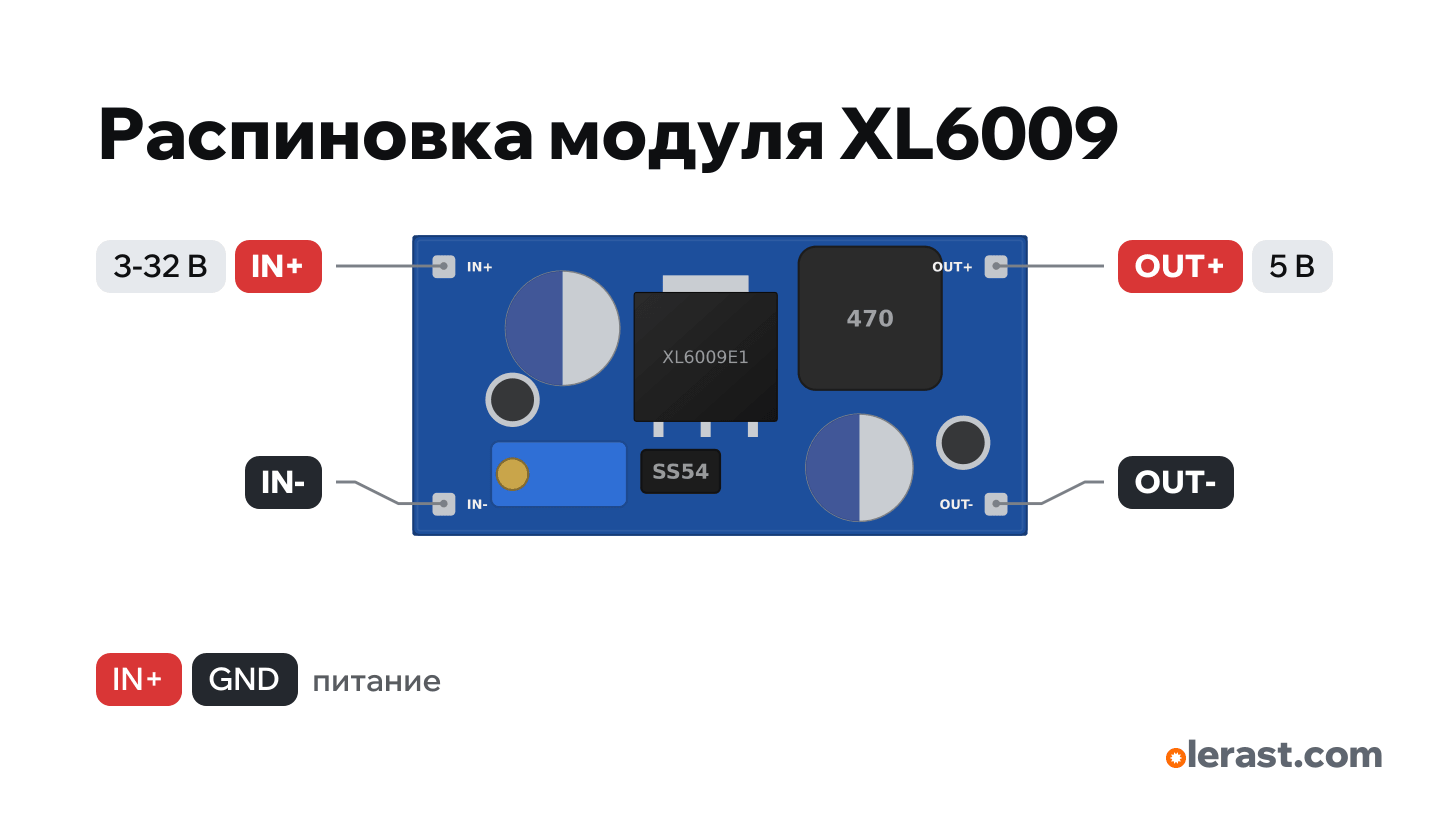

Вид сверху, вход слева, выход справа.

Важно

Выход регулируемый: в конструкторе и проверке схемы он считается 5 В. Выставьте подстроечником до подключения платы, без нагрузки, с мультиметром.
Повышающий не понижает: вход выше выхода проходит на выход через диод.
Мощнее MT3608: 5 → 12 В около 1 А. Ток без нагрузки 5–10 мА.
Геометрия по описаниям продавцов (±0,5 мм), компоненты нарисованы примерно. Перед разводкой своей платы проверить штангенциркулем.
Выход 5–35 В подстроечником (в данных 5 В). Ток выхода зависит от повышения: 12 → 24 В около 1 А.

Повышающе-понижающий на XL6009 (SEPIC, синий 48×25): может и понижать, подписи те же.

Подпись	Функции	Ограничения	Сверка
IN+	5 В	вход питания	не сверено
IN-	Земля		не сверено
OUT+	5 В	выход питания	не сверено
OUT-	Земля		не сверено

Не сверено по производителю: 4 пина из 4. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

Soldered 101600: Step-up module with XL6009 (спецификация, Mouser)сторонний источник · сверено 17.10.2026In+, In−, Out+, Out−; 43×21×14 мм; вход 3–32 В, выход 5–35 В, ключ 4 А

Размер: 43×21×14 мм у Soldered и продавцов (приблизительно).
