Распиновка транзистора 2N3904

Транзистор 2N3904 (NPN, TO-92) · 2N 3904 · логика 5 В · 7,2×11,5 мм · 3 пина

сверено17.10.2026

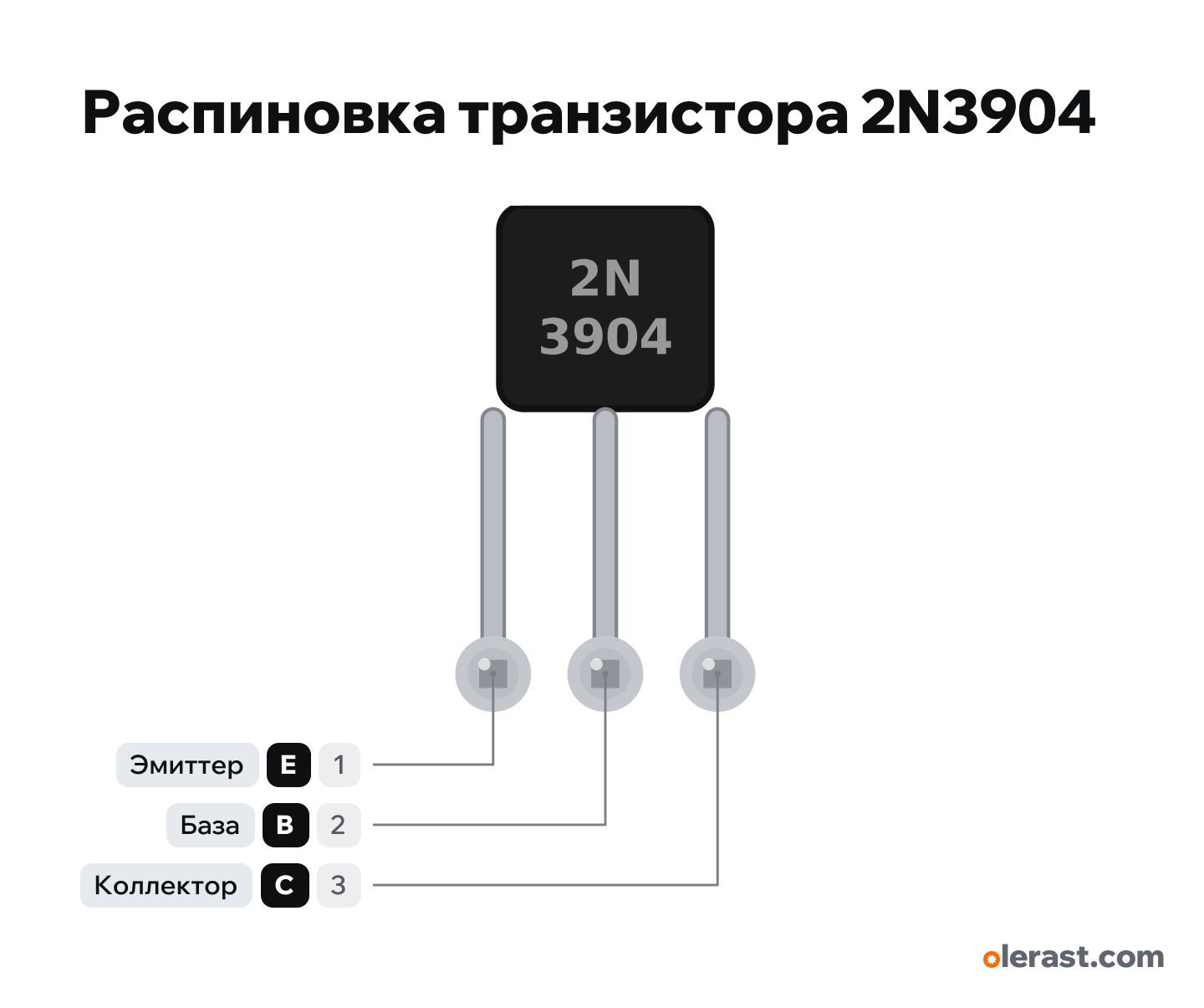

Вид на плоскую сторону с маркировкой, выводы вниз: E-B-C слева направо.

Важно

Ключ нижнего плеча (NPN): эмиттер на GND, нагрузка между плюсом и коллектором, база через резистор 1–4,7 кОм к GPIO. На катушку реле или мотор — диод (1N4007) катодом к плюсу.
До 200 мА: светодиоды, маленькие реле, пищалки. Пара — 2N3906.

Подпись	Номер	Функции	Сверка
E	вывод 1	Эмиттер: на GND	сверено
B	вывод 2	База: через резистор 1–10 кОм к GPIO	сверено
C	вывод 3	Коллектор	сверено

Все пины сверены по документам производителя.

onsemi 2N3903, 2N3904 General Purpose Transistors (Rev. 9, August 2021)даташит · сверено 17.10.2026TO-92 STYLE 1: 1 эмиттер, 2 база, 3 коллектор; 40 В, 200 мА

Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
