Распиновка транзистора BC557

Транзистор BC557 (PNP, TO-92) · BC 557 · логика 5 В · 7,2×11,5 мм · 3 пина

сверено17.10.2026

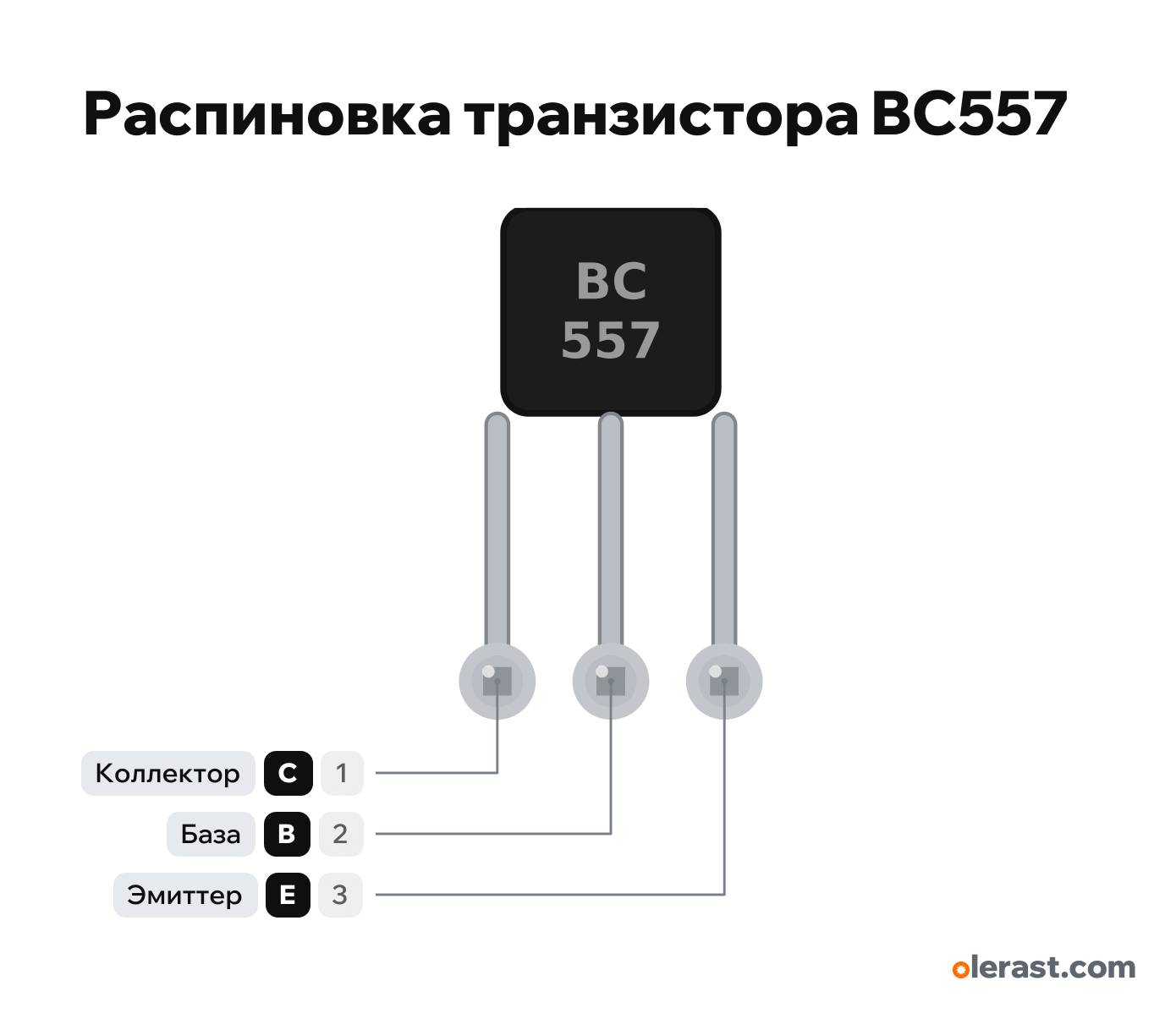

Вид на плоскую сторону с маркировкой, выводы вниз: C-B-E слева направо.

Важно

Ключ верхнего плеча (PNP): эмиттер к плюсу, нагрузка между коллектором и GND, база через резистор к GPIO, открывается LOW. Если плюс выше логики пина (5 В от ESP32 на 3,3 В), PNP не закроется: нужен дополнительный NPN.
Пара к BC547 с тем же порядком выводов C-B-E.

Подпись	Номер	Функции	Сверка
C	вывод 1	Коллектор	сверено
B	вывод 2	База: через резистор 1–10 кОм к GPIO (PNP открывается низким уровнем)	сверено
E	вывод 3	Эмиттер: к плюсу питания	сверено

Все пины сверены по документам производителя.

onsemi BC556B, BC557A, B, C, BC558B (Rev. 3, March 2007)даташит · сверено 17.10.2026TO-92 STYLE 17: 1 коллектор, 2 база, 3 эмиттер; BC557: −45 В, −100 мА

Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
