Распиновка MOSFET AO3400

MOSFET AO3400 (N-канал, 30 В, 5,7 А, SOT-23) · AO3400 · логика 3,3 В · 6,8×6,8 мм · 3 пина

сверено17.10.2026

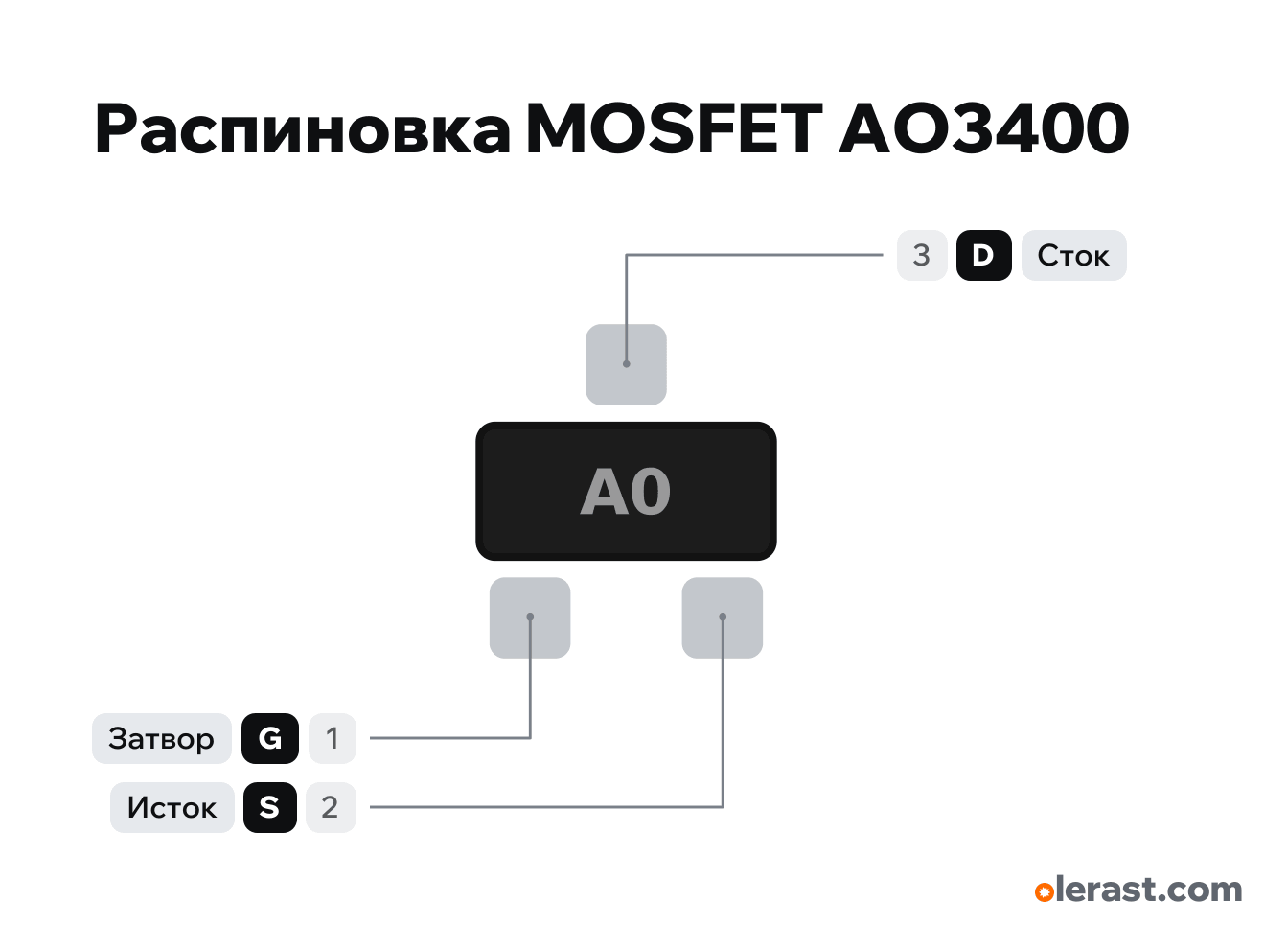

Вид сверху, маркировкой к вам: 1 (G) слева внизу, 2 (S) справа внизу, 3 (D) сверху.

Важно

Открывается полностью от 3,3 В: для ESP32 и Pico — светодиодные ленты, моторчики, пищалки до 2–3 А (корпус маленький, греется).
Только пайка: в макетку не вставляется, нужен переходник SOT-23.

Подпись	Номер	Функции	Сверка
G	вывод 1	Затвор: от GPIO 3,3 В через 100 Ом, 100 кОм на GND	сверено
S	вывод 2	Исток: на GND	сверено
D	вывод 3	Сток: минус нагрузки	сверено

Все пины сверены по документам производителя.

Alpha & Omega AO3400 30V N-Channel MOSFET (Rev 8, Dec 2011)даташит · сверено 17.10.2026SOT-23: G, S, D; 30 В, 5,8 А при 10 В; Vgs(th) 0,65–1,45 В; Rds(on) до 28 мОм при 10 В, 33 при 4,5 В, 52 при 2,5 В

Размер: нарисован вдвое крупнее: настоящий SOT-23 2,9×1,3 мм, выводы 1 и 2 через 1,9 мм (приблизительно).
