Распиновка транзистора 2N3906

Транзистор 2N3906 (PNP, TO-92) · 2N 3906 · логика 5 В · 7,2×11,5 мм · 3 пина

сверено17.10.2026

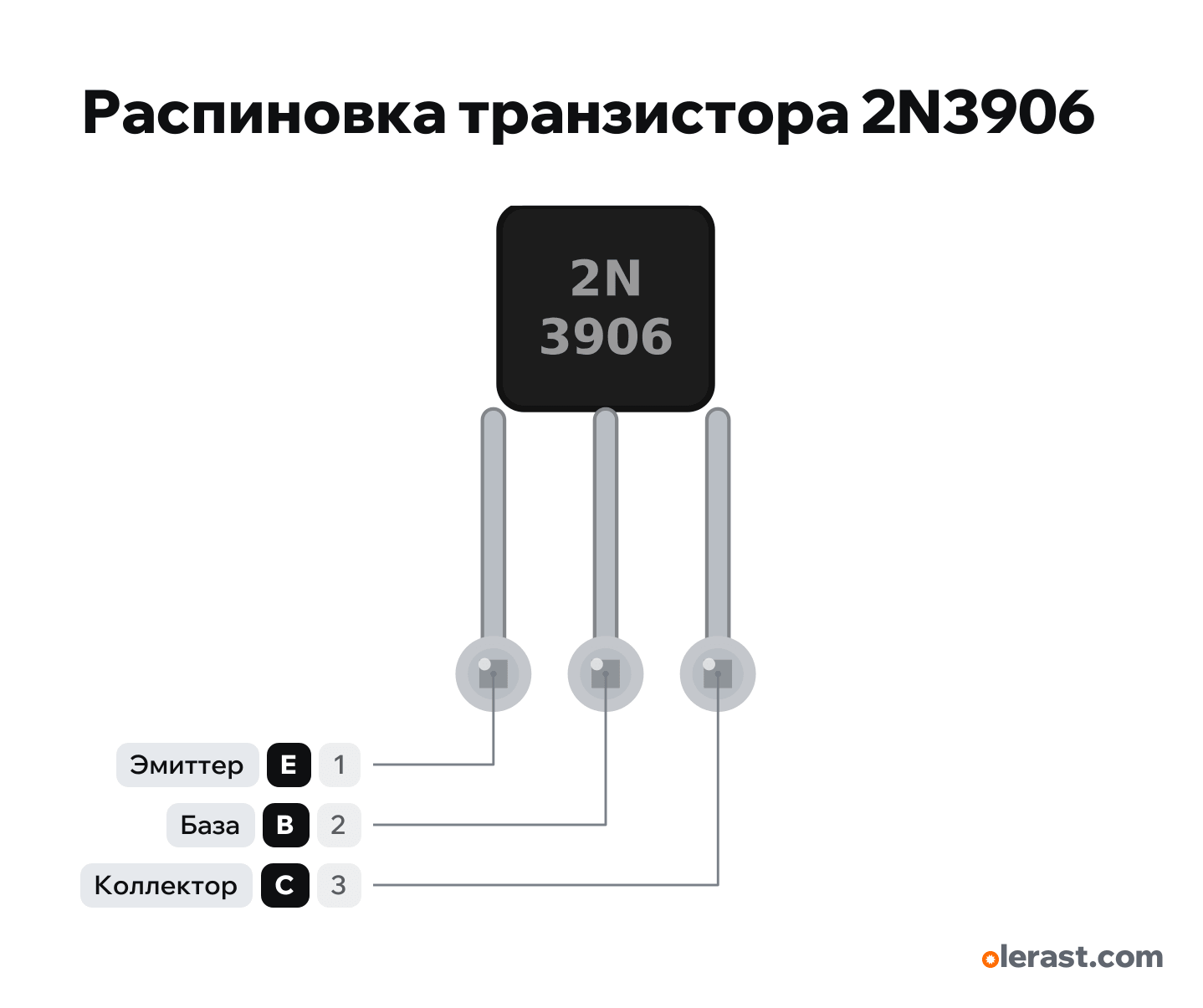

Вид на плоскую сторону с маркировкой, выводы вниз: E-B-C слева направо.

Важно

Ключ верхнего плеча (PNP): эмиттер к плюсу, нагрузка между коллектором и GND, база через резистор к GPIO, открывается LOW. Если плюс выше логики пина (5 В от ESP32 на 3,3 В), PNP не закроется: нужен дополнительный NPN.

Подпись	Номер	Функции	Сверка
E	вывод 1	Эмиттер: к плюсу питания	сверено
B	вывод 2	База: через резистор 1–10 кОм к GPIO (PNP открывается низким уровнем)	сверено
C	вывод 3	Коллектор	сверено

Все пины сверены по документам производителя.

onsemi 2N3906 General Purpose Transistors PNP (Rev. 4, February 2010)даташит · сверено 17.10.2026TO-92 STYLE 1: 1 эмиттер, 2 база, 3 коллектор; −40 В, −200 мА

Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
