Распиновка транзистора BC547

Транзистор BC547 (NPN, TO-92) · BC 547 · логика 5 В · 7,2×11,5 мм · 3 пина

сверено17.10.2026

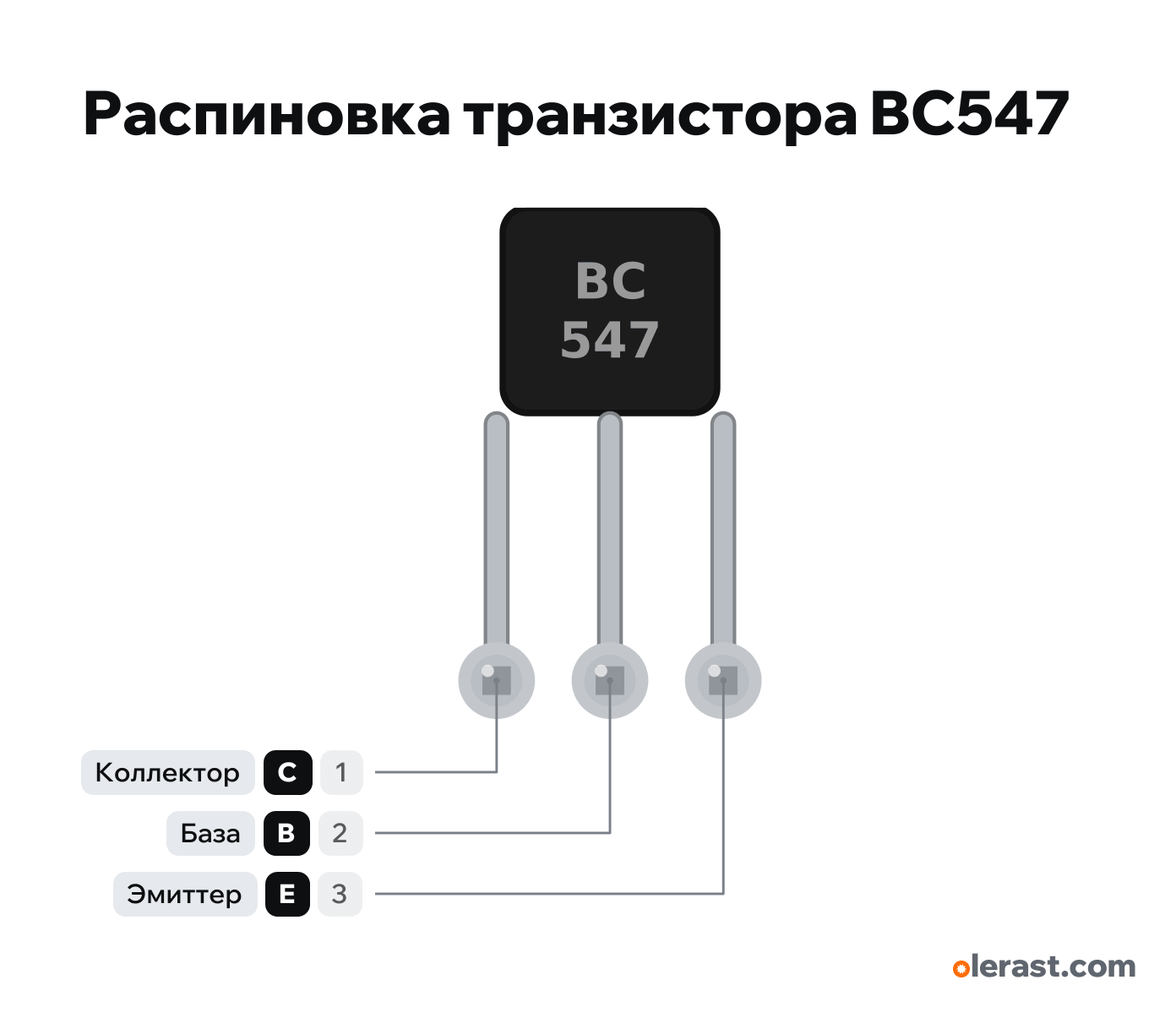

Вид на плоскую сторону с маркировкой, выводы вниз: C-B-E слева направо.

Важно

Ключ нижнего плеча (NPN): эмиттер на GND, нагрузка между плюсом и коллектором, база через резистор 1–4,7 кОм к GPIO. На катушку реле или мотор — диод (1N4007) катодом к плюсу.
Ток коллектора до 100 мА: светодиоды, реле до 70 мА, активная пищалка. Для мотора и реле побольше — 2N2222A или MOSFET.
Порядок C-B-E у BC547 и BC557; у 2N2222A (PN2222A), 2N3904, S8050 — E-B-C. Перепутать — транзистор не откроется или сгорит.

Подпись	Номер	Функции	Сверка
C	вывод 1	Коллектор	сверено
B	вывод 2	База: через резистор 1–10 кОм к GPIO	сверено
E	вывод 3	Эмиттер: на GND	сверено

Все пины сверены по документам производителя.

onsemi BC546B, BC547A, B, C, BC548B, C (Rev. 8, August 2021)даташит · сверено 17.10.2026TO-92 STYLE 17: 1 коллектор, 2 база, 3 эмиттер; BC547: 45 В, 100 мА, hFE 110–800
Diotec BC546 … BC549 (Version 2026-03-30)даташит · сверено 17.10.2026BC547: VCEO 45 В, IC 100 мА, ICM 200 мА, Ptot 500 мВт

Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
