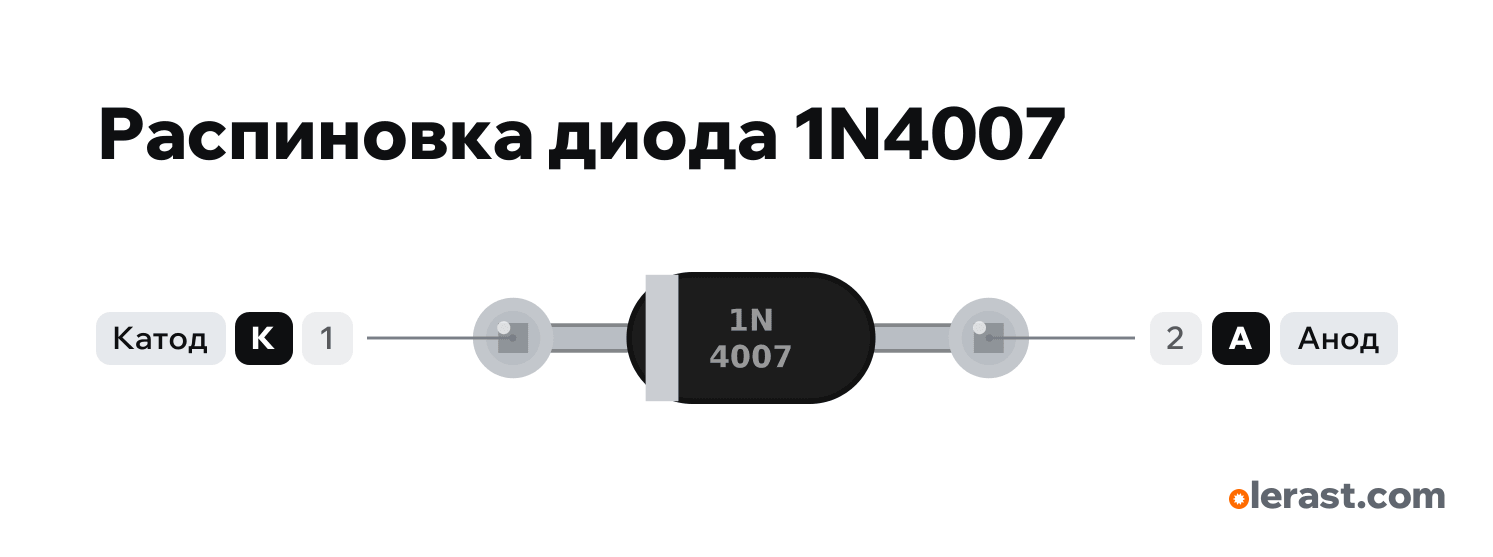

Распиновка диода 1N4007
Диод 1N4007 (выпрямительный 1 А, DO-41) · 1N4007 · логика 5 В · 12,7×3,8 мм · 2 пина
сверено17.10.2026
Важно
- Полоса — катод. Ставят против хода тока на катушку реле или мотор (катод к плюсу): гасит выброс при выключении транзистора.

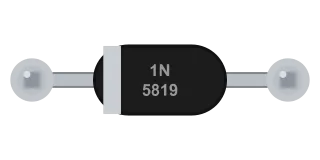

- Защита от переполюсовки последовательно с питанием: теряется 0,7–1 В; с Шоттки 1N5819 — 0,3–0,5 В.
Ревизии и клоны
- 1N4001–1N4006 — то же на 50–800 В. SMD-вариант M7 (SMA) — 1N4007 в корпусе SMA.
Все пины
Источники
Все пины сверены по документам производителя.
- Vishay 1N4001 thru 1N4007 General Purpose Plastic Rectifierдаташит · сверено 17.10.2026DO-41, полоса — катод; 1N4007: VRRM 1000 В, IF(AV) 1 А, IFSM 30 А
Размер: DO-41: корпус 5,2×2,7 мм, выводы согнуты на 10,16 (4 отверстия) (приблизительно).
