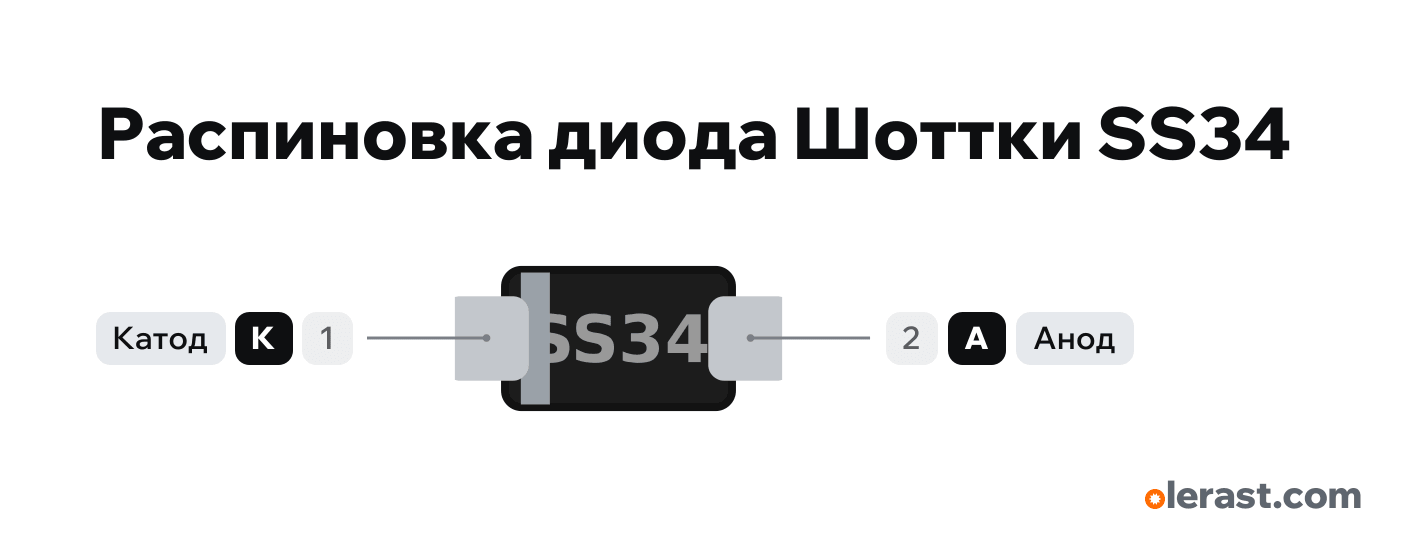

Распиновка диода Шоттки SS34
Диод Шоттки SS34 (40 В, 3 А, SMA) · SS34 · логика 5 В · 6,2×3,2 мм · 2 пина
сверено частично17.10.2026
Важно
- Полоса — катод. Ставят на вход питания от переполюсовки и в понижающие преобразователи.
- В макетку не вставляется: только пайка на плату или переходник SMA.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| K | вывод 1 | Катод: со стороны полосы | не по производителюУ onsemi SS34 в корпусе SMC; в SMA его делают китайские производители (те же 40 В и 3 А), катод так же отмечен полосой. | |
| A | вывод 2 | Анод | не по производителюУ onsemi SS34 в корпусе SMC; в SMA его делают китайские производители (те же 40 В и 3 А), катод так же отмечен полосой. |
Источники
Не сверено по производителю: 2 пина из 2. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- onsemi SS32–S310 Schottky Rectifiers (Rev. 5, August 2021)даташит · сверено 17.10.20261 катод, 2 анод; SS34: VRRM 40 В, IF(AV) 3 А, VF 500 мВ при 3 А; корпус SMC
- Shenzhen Slkormicro SS34, DO-214AC (SMA), DigiKeyсторонний источник · сверено 17.10.2026SS34 в SMA: 40 В, 3 А, 500 мВ при 3 А
Размер: SMA: корпус 4,3×2,6 мм, с выводами 5,2 мм (приблизительно).
