Распиновка диода Шоттки 1N5819

Диод Шоттки 1N5819 (40 В, 1 А, DO-41) · 1N5819 · логика 5 В · 12,7×3,8 мм · 2 пина

сверено17.10.2026

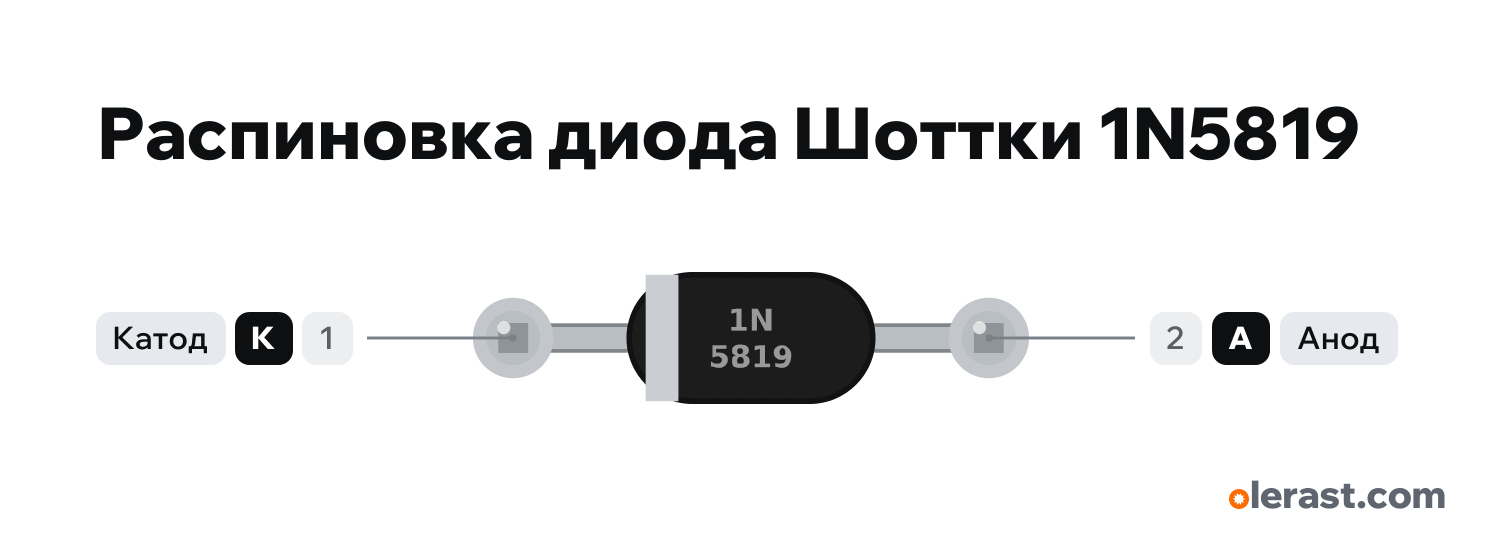

Лёжа, полоса (катод) слева.

Важно

Полоса — катод. Малое падение: защита от переполюсовки, «ИЛИ» двух источников питания (USB и аккумулятор), выпрямитель в DC-DC.
Обратный ток у Шоттки больше, чем у 1N4007: для сна на микроамперах учитывайте.

Подпись	Номер	Функции	Ограничения	Сверка
K	вывод 1	Катод: со стороны полосы		сверено
A	вывод 2	Анод		сверено

Все пины сверены по документам производителя.

Vishay 1N5817, 1N5818, 1N5819 Schottky Barrier Plastic Rectifierдаташит · сверено 17.10.2026DO-41, полоса — катод; 1N5819: VRRM 40 В, IF(AV) 1 А, VF 0,60 В при 1 А

Размер: DO-41: корпус 5,2×2,7 мм, выводы согнуты на 10,16 (4 отверстия) (приблизительно).
