Распиновка диода 1N4148

Диод 1N4148 (импульсный, DO-35) · 1N4148 · логика 5 В · 10,16×3,2 мм · 2 пина

сверено17.10.2026

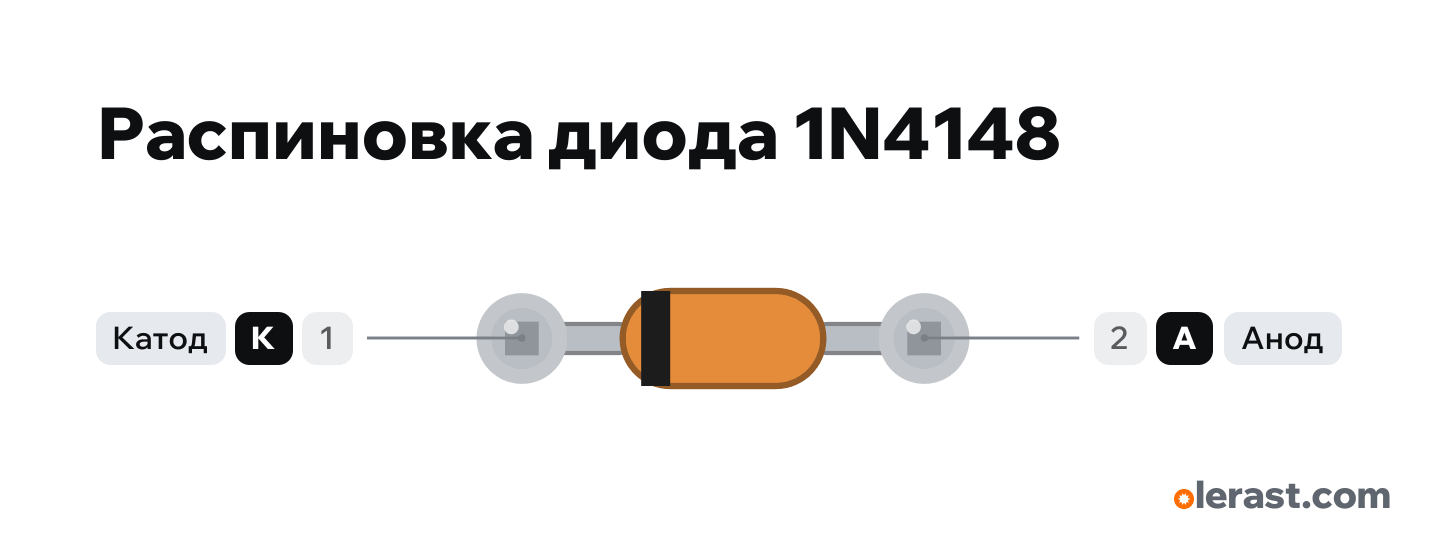

Лёжа, полоса (катод) слева.

Важно

Полоса — катод. Для сигналов и маленьких токов: защита входа, «ИЛИ» на диодах, развязка. Реле с катушкой до 100 мА гасит, но лучше 1N4007.
Для питания и катушек больше 150 мА не годится: берите 1N4007 или 1N5819.

Подпись	Номер	Функции	Ограничения	Сверка
K	вывод 1	Катод: со стороны полосы		сверено
A	вывод 2	Анод		сверено

Все пины сверены по документам производителя.

Vishay 1N4148 Small Signal Fast Switching Diode (Rev. 1.6, 07-Nov-2024)даташит · сверено 17.10.2026DO-35, полоса катода чёрная; VRRM 100 В, IF(AV) 150 мА, IF 300 мА, VF до 1 В при 10 мА

Размер: DO-35: корпус 3,8×1,8 мм, выводы согнуты на 7,62 (3 отверстия макетки) (приблизительно).
