Распиновка стабилитрона 1N47xx

Стабилитрон 1N47xxA (1 Вт, DO-41), напряжение — параметр · Стабилитрон 1N47xxA · логика 5 В · 12,7×3,8 мм · 2 пина

сверено17.10.2026

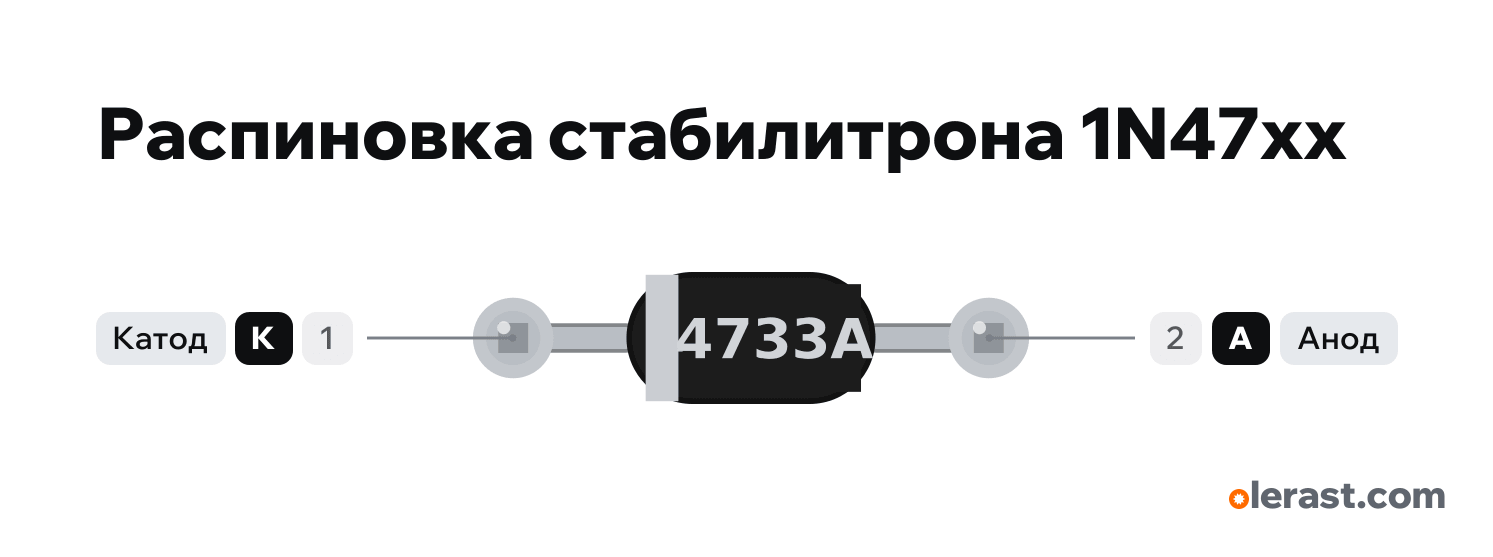

Лёжа, полоса (катод) слева.

Важно

Работает в обратном включении: катод (полоса) к плюсу через резистор, анод на землю. Напряжение на нём — напряжение стабилизации.
Без резистора от источника сгорит: R = (Uвх − Uст) / I, ток 5–20 мА. Для питания схемы слабый: лучше стабилизатор.
Защита входа АЦП или GPIO: резистор 1–10 кОм последовательно и стабилитрон 3,3 В на землю.

Подпись	Номер	Функции	Ограничения	Сверка
K	вывод 1	Катод: со стороны полосы		сверено
A	вывод 2	Анод		сверено

Все пины сверены по документам производителя.

Vishay 1N4728A to 1N4764A Zener Diodes (Rev. 2.7, 07-Nov-2024)даташит · сверено 17.10.2026DO-41, полоса — катод; 1 Вт; 1N4728A 3,3 В, 1N4733A 5,1 В (49 мА тестовый, 178 мА наибольший)…

Размер: DO-41: корпус 5,2×2,7 мм, выводы согнуты на 10,16 (4 отверстия) (приблизительно).
