Распиновка транзистора P2N2222A
Транзистор P2N2222A (onsemi, NPN, TO-92, C-B-E) · P2N 2222A · логика 5 В · 7,2×11,5 мм · 3 пина
сверено17.10.2026

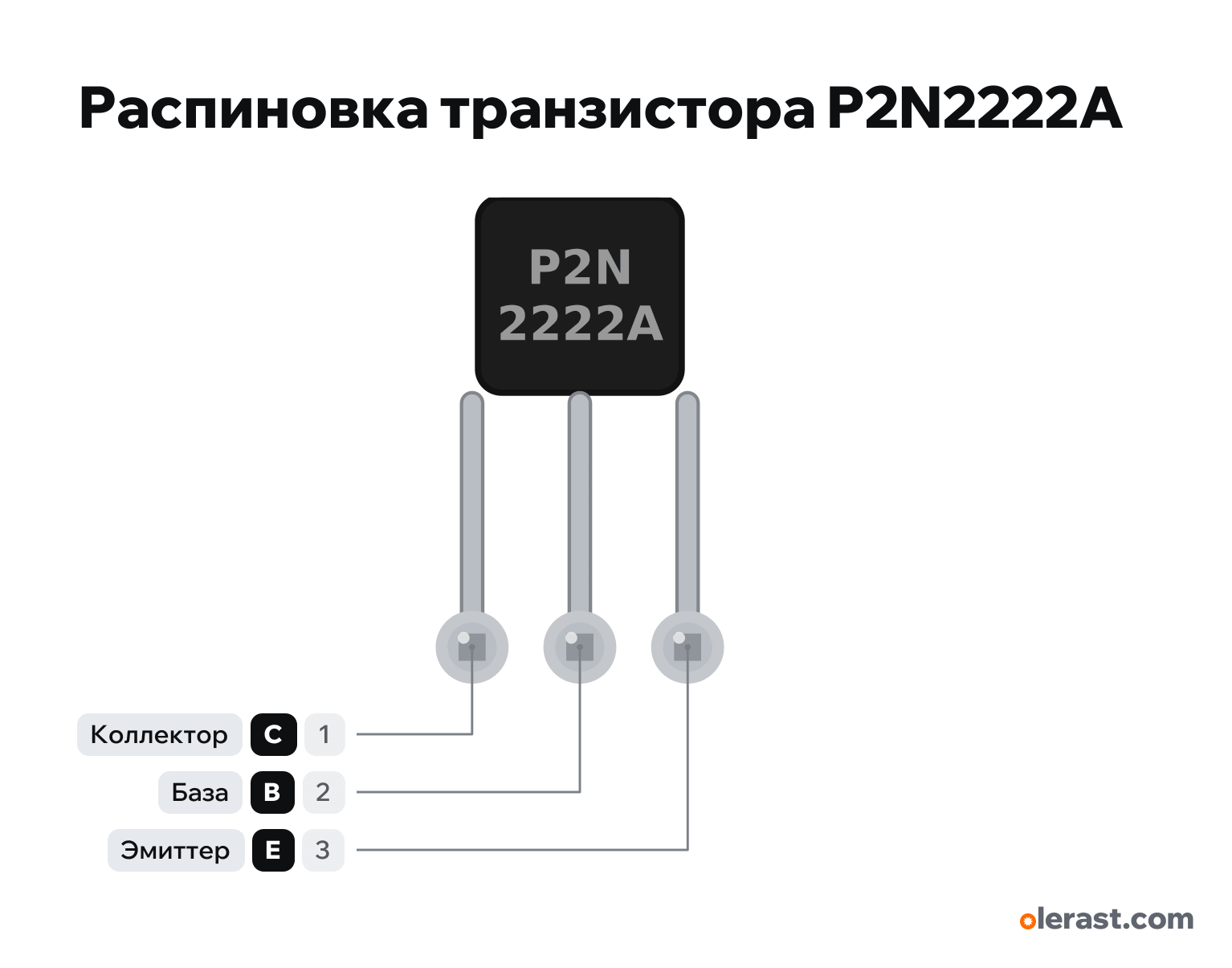

Вид на плоскую сторону с маркировкой, выводы вниз: C-B-E слева направо.
Скачать PNG- Чип
- P2N 2222A
- Логика
- 5 В
Важно
- Ключ нижнего плеча (NPN): эмиттер на GND, нагрузка между плюсом и коллектором, база через резистор 1–4,7 кОм к GPIO. На катушку реле или мотор — диод (1N4007) катодом к плюсу.
- Тот же 2N2222A, но у onsemi с буквой P порядок C-B-E. Без буквы (PN2222A, китайские 2N2222A) — E-B-C.
Все пины
Источники
Все пины сверены по документам производителя.
- onsemi P2N2222A Amplifier Transistors (Rev. 7, January 2013)даташит · сверено 17.10.2026TO-92 STYLE 17: 1 коллектор, 2 база, 3 эмиттер; 40 В, 600 мА
Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
