Распиновка движкового переключателя SS-12D00

Переключатель движковый SS-12D00 (SPDT, 3 вывода) · SS-12D00 · логика 5 В · 8,6×9,6 мм · 3 пина

сверено17.10.2026

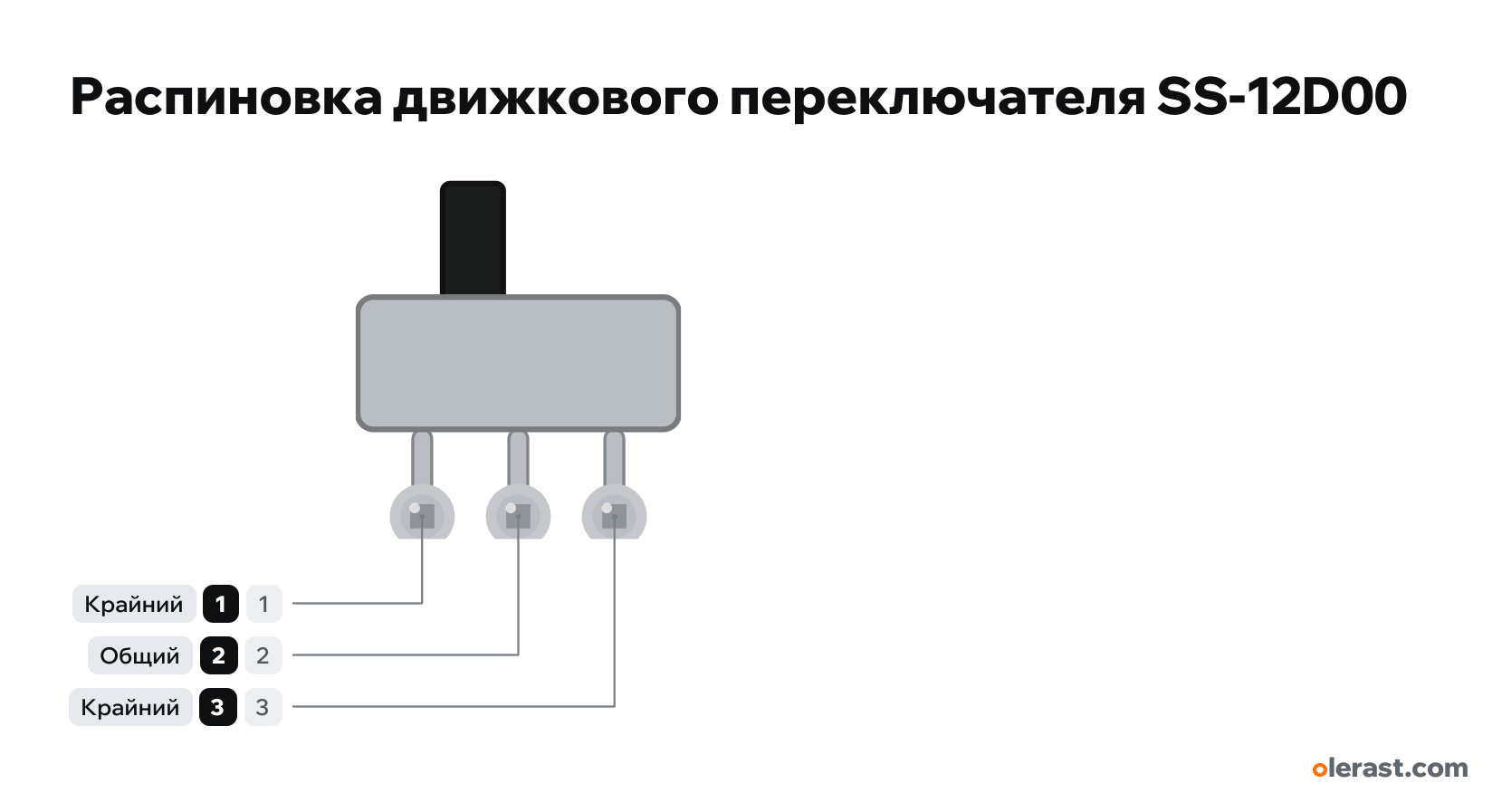

Вид спереди, движок вверх, выводы вниз: 1, 2 (общий), 3.

Важно

Средний вывод общий: замкнут с одним из крайних в зависимости от положения движка.
Выключатель питания: плюс источника на 2, нагрузка на 1 (3 свободен). Ток до 0,3 А: ESP32 с Wi-Fi впритык, моторы — нет.
Как вход для GPIO: 2 на GPIO, 1 на GND, 3 на 3,3 В — подтяжка не нужна, уровень всегда определён.

Подпись	Номер	Функции	Сверка
1	вывод 1	Крайний: замкнут с 2, когда движок слева	сверено
2	вывод 2	Общий (средний)	сверено
3	вывод 3	Крайний: замкнут с 2, когда движок справа	сверено

Все пины сверены по документам производителя.

Vimex SS-12D00 Slide Switch (1P2T), спецификация 1999даташит · сверено 17.10.2026три вывода через 2,5 мм, средний общий (A — 1–2, B — 2–3); 8,5×3,5 мм; DC 30 В 0,3 А

Размер: корпус 8,5×3,5 мм по Vimex, выводы через 2,5 нарисованы на 2,54 (приблизительно).
