Распиновка тумблера MTS-102
Тумблер MTS-102 (SPDT ON-ON, 3 вывода) · MTS-102 · логика 5 В · 13,2×24,5 мм · 3 пина
сверено частично17.10.2026

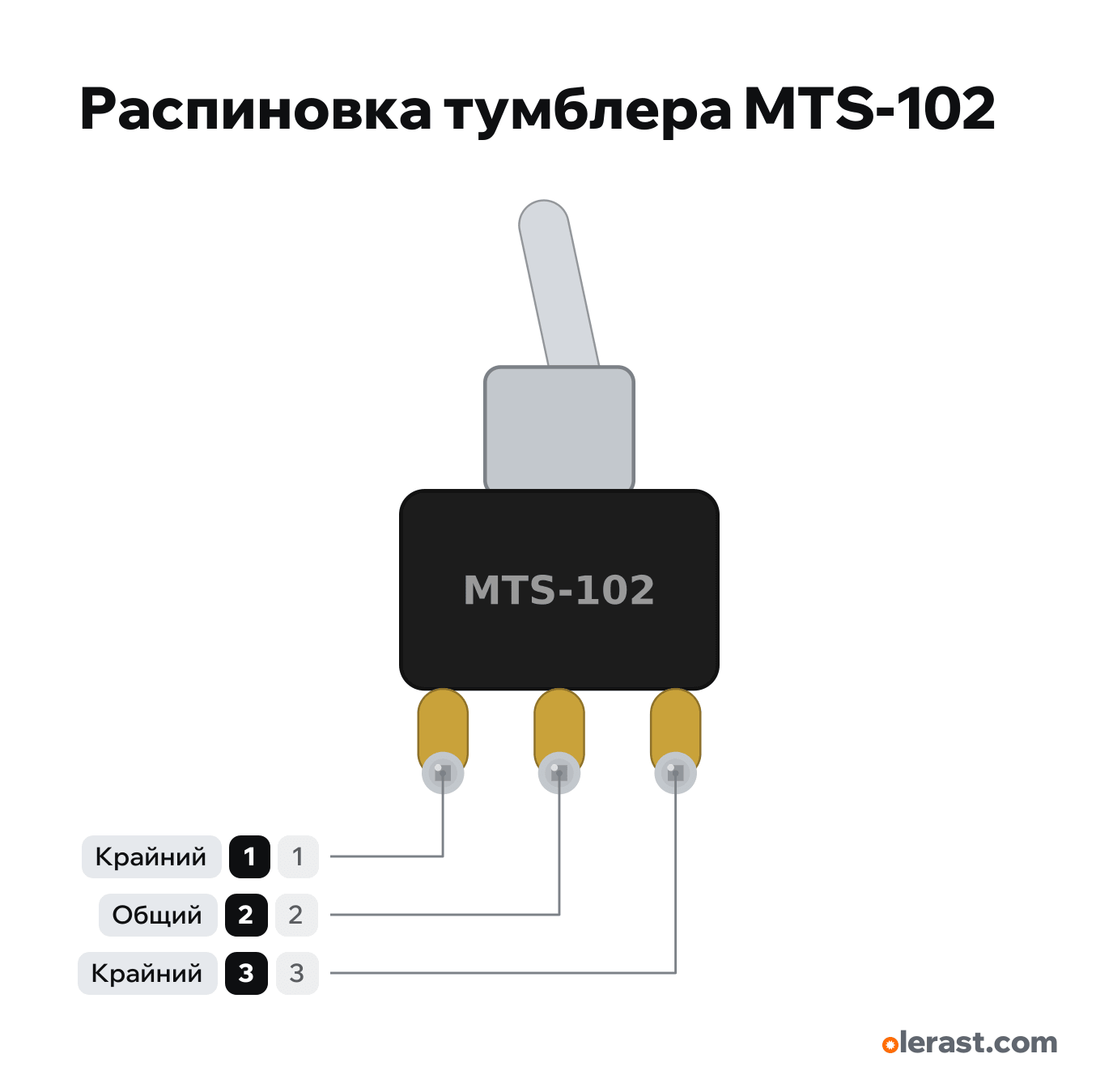

Вид сбоку, рычаг вверх, лепестки вниз: 1, 2 (общий), 3.
Скачать PNG- Чип
- MTS-102
- Логика
- 5 В
Важно
- Средний лепесток общий; рычаг замыкает его с противоположным крайним (рычаг влево — замкнуты 2 и 3).
- Лепестки под пайку проводов: в макетку не вставляется.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| 1 | вывод 1 | Крайний: замкнут с 2, когда рычаг отклонён в сторону 3 | не по производителюДаташита производителя с чертежом нет; шаг 4,7 мм по Jameco. Средний лепесток общий у всех SPDT-тумблеров. | |
| 2 | вывод 2 | Общий (средний) | не по производителюДаташита производителя с чертежом нет; шаг 4,7 мм по Jameco. Средний лепесток общий у всех SPDT-тумблеров.На других ревизиях подписан: COM | |
| 3 | вывод 3 | Крайний: замкнут с 2, когда рычаг отклонён в сторону 1 | не по производителюДаташита производителя с чертежом нет; шаг 4,7 мм по Jameco. Средний лепесток общий у всех SPDT-тумблеров. |
Источники
Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Ningbo MTS-102-A2 spec sheet (Comet Electronics)сторонний источник · сверено 17.10.2026SPDT ON-ON, 6 А 125 В~, 3 А 250 В~, электрический ресурс 10 000 циклов
- Jameco GTS103-P-R Mini Toggle Switch SPDT (MTS102)сторонний источник · сверено 17.10.2026шаг лепестков 0,185″ (4,7 мм)
Размер: корпус около 13×8 мм, резьба M6, лепестки через 4,7 мм (в макетку не встают) (приблизительно).
