Распиновка MOSFET IRF3205
MOSFET IRF3205 (N-канал, 55 В, 110 А, TO-220) · IRF3205 · логика 5 В · 10,2×23 мм · 3 пина
сверено20.10.2026

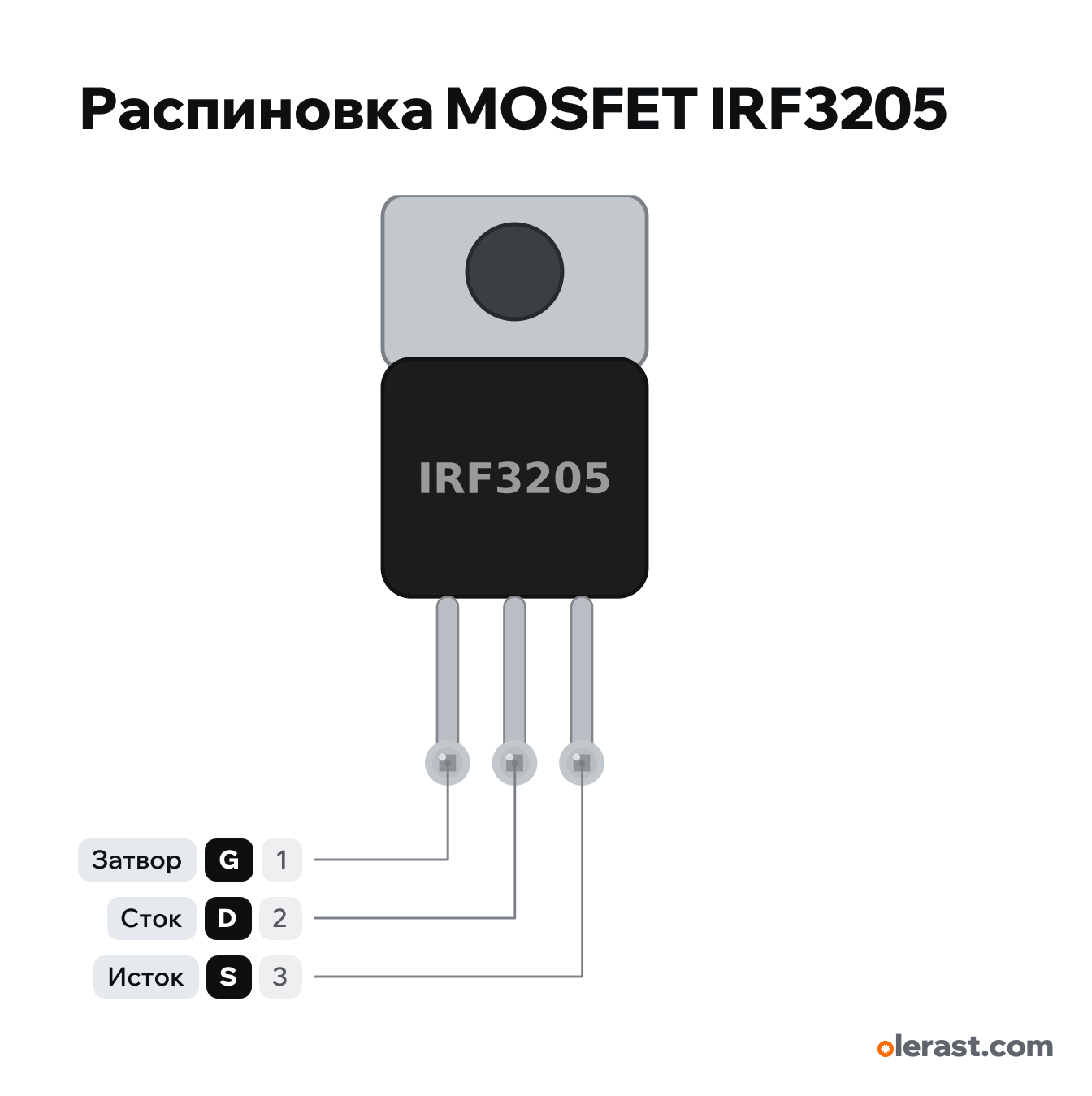

Вид на маркировку, фланец сверху, выводы вниз: G, D, S слева направо.
Скачать PNG- Чип
- IRF3205
- Логика
- 5 В
Важно
- Транзистор не логического уровня: порог 2-4 В, 8 мОм обещано только при 10 В на затворе. От 3,3 В ESP32 канал почти не открывается, от 5 В Arduino открывается частично и греется на больших токах. Конструктор ставит ошибку при затворе от 3,3 В.
- Для управления от ESP32 и Arduino: драйвер затвора на 10-12 В (TC4420, IR2104 для моста), NPN-транзистор с подтяжкой затвора к 12 В или оптрон. На малые токи от 3,3 В проще IRLZ44N или AO3400.
- 110 А это предел кристалла при корпусе 25 °C. Без радиатора TO-220 рассеивает 1,5-2 Вт: при 10 В на затворе и 8 мОм это около 15 А.
- Ключ нижнего плеча: S на GND, нагрузка между плюсом и D, 10-100 кОм с затвора на GND. На мотор и катушку диод катодом к плюсу.
- Фланец соединён со стоком: радиатор ставить через изолирующую прокладку, если на радиаторе ещё детали.
Ревизии и клоны
- IRF3205S (D2PAK) и IRF3205L (TO-262): тот же кристалл, выводы G, D, S.
- IRLZ44N (деталь irlz44n-to220): тот же корпус и порядок, порог 1-2 В, открывается от 5 В.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| G | вывод 1 | Затвор: 10 В от драйвера; от GPIO 3,3-5 В открывается не полностью | свереноНа других ревизиях подписан: Gate, 1 | |
| D | вывод 2 | Сток: минус нагрузки (и фланец) | свереноНа других ревизиях подписан: Drain, 2 | |
| S | вывод 3 | Исток: на GND | свереноНа других ревизиях подписан: Source, 3 |
Источники
Все пины сверены по документам производителя.
- Infineon IRF3205PbF HEXFET Power MOSFET (Rev. 2.1, 2026-07-21)даташит · сверено 20.10.2026TO-220: G, D, S; V(BR)DSS 55 В; ID 110 А при 25 °C корпуса и 80 А при 100 °C (VGS 10 В); RDS(on) до 8,0 мОм при VGS 10 В и 62 А; VGS(th) 2,0-4,0 В; VGS ±20 В; 200 Вт; RθJA 62 °C/Вт
Размер: корпус TO-220 10×15,2 мм, выводы укорочены (приблизительно).
