Распиновка MOSFET IRFZ44N
MOSFET IRFZ44N (N-канал, 55 В, 49 А, TO-220) · IRFZ44N · логика 5 В · 10,2×23 мм · 3 пина
сверено20.10.2026

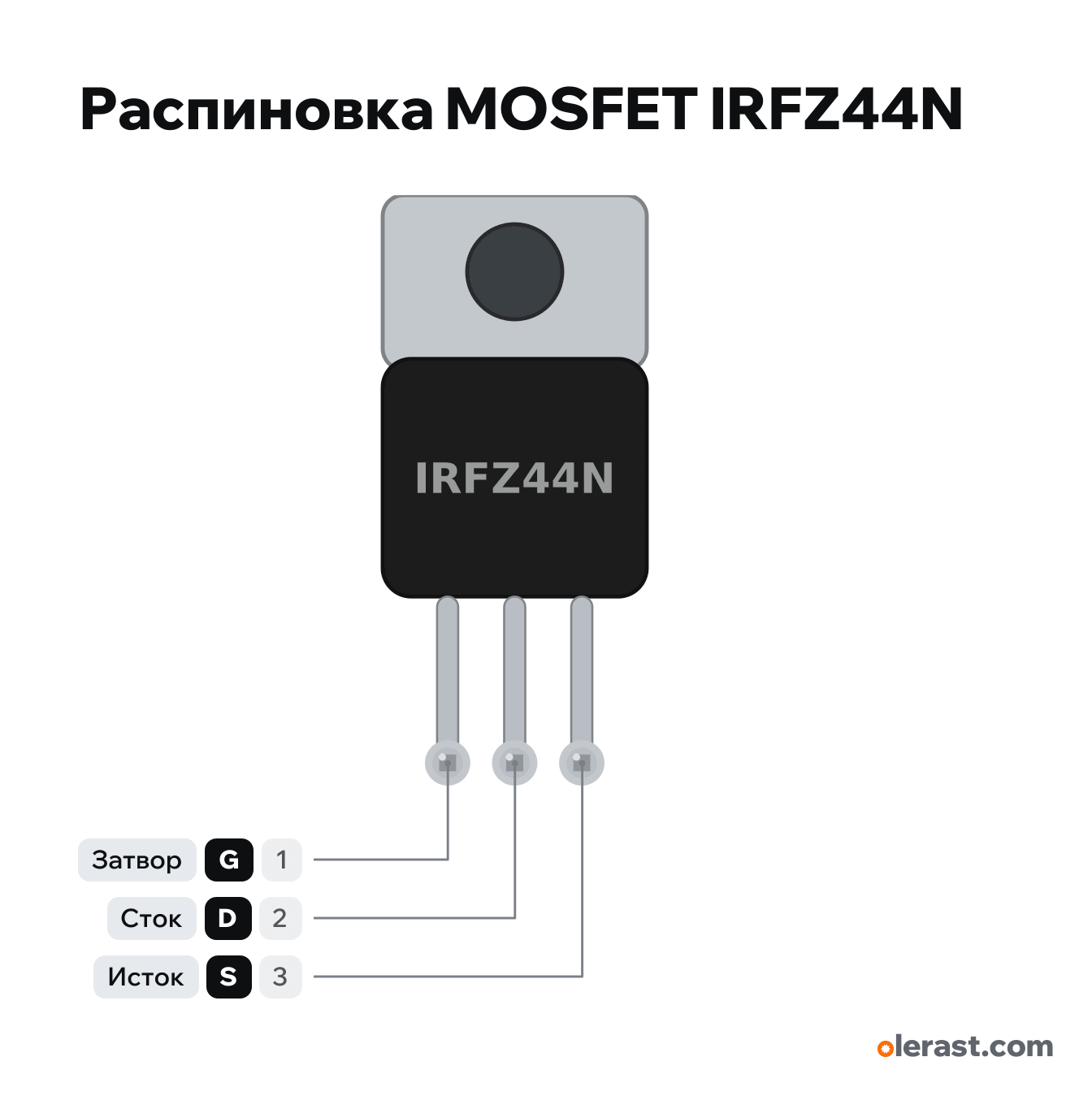

Вид на маркировку, фланец сверху, выводы вниз: G, D, S слева направо.
Скачать PNG- Чип
- IRFZ44N
- Логика
- 5 В
Важно
- Это не транзистор логического уровня: порог Vgs(th) 2-4 В, сопротивление 17,5 мОм обещано только при 10 В на затворе. От 3,3 В ESP32 и Pico канал откроется частично или не откроется, транзистор греется и выходит из строя.
- Для ESP32 и Pico брать IRLZ44N (деталь irlz44n-to220) или ставить драйвер затвора: NPN-транзистор с подтяжкой затвора к 10-12 В, оптрон или микросхема-драйвер.
- От Arduino (5 В) тоже не гарантировано: на токе больше 1-2 А проверить нагрев.
- Ключ нижнего плеча: S на GND, нагрузка между плюсом и D, 10-100 кОм с затвора на GND. На мотор и катушку диод катодом к плюсу.
- Фланец соединён со стоком: радиатор ставить через изолирующую прокладку.
Ревизии и клоны
- IRLZ44N: тот же корпус и порядок G, D, S, порог 1-2 В, открывается от 5 В (деталь irlz44n-to220).
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| G | вывод 1 | Затвор: 10 В от драйвера; от GPIO 3,3-5 В открывается не полностью | свереноНа других ревизиях подписан: Gate, 1 | |
| D | вывод 2 | Сток: минус нагрузки (и фланец) | свереноНа других ревизиях подписан: Drain, 2 | |
| S | вывод 3 | Исток: на GND | свереноНа других ревизиях подписан: Source, 3 |
Источники
Все пины сверены по документам производителя.
- Infineon IRFZ44NPbF HEXFET Power MOSFET (Rev. 2.1, 2026-08-11)даташит · сверено 20.10.2026TO-220: G, D, S; 55 В, 49 А при Vgs 10 В; Rds(on) до 17,5 мОм при Vgs = 10 В и 25 А; Vgs(th) 2,0-4,0 В; Vgs ±20 В; 94 Вт
Размер: корпус TO-220 10×15,2 мм, выводы укорочены (приблизительно).
