Распиновка транзистора КТ315

Транзистор КТ315 (n-p-n, корпус КТ-13) · КТ315 · логика 5 В · 7,6×12,8 мм · 3 пина

сверено частично20.10.2026

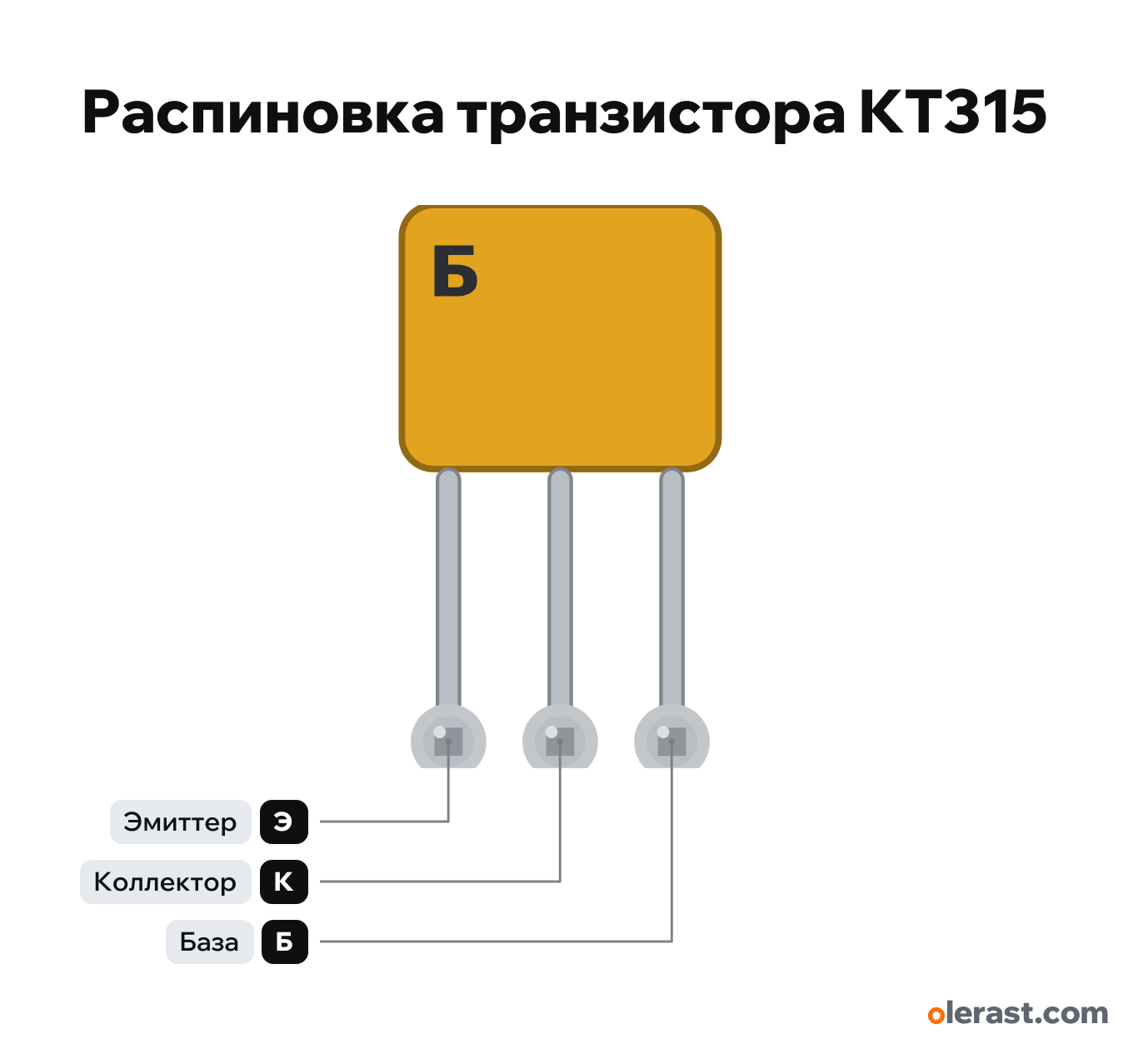

Вид на плоскую сторону с буквой, выводы вниз: Э, К, Б слева направо.

Скачать PNG
Чип
КТ315
Логика
5 В

Важно

  • Ключ нижнего плеча (n-p-n): Э на GND, нагрузка между плюсом и К, Б через 1-4,7 кОм к GPIO. От 3,3 В ESP32 через 1 кОм ток базы около 2,6 мА: при худшем h21э 20 это 50 мА нагрузки.
  • Ток коллектора до 100 мА (КТ315Ж и КТ315И до 50 мА): светодиоды, маленькие реле, пищалки. Мотор и реле с большим током через MOSFET.
  • Напряжение коллектор-эмиттер по букве: Б и Ж 20 В, А 25 В, Г, Е и Р 35 В, В и Д 40 В, И 60 В. Мощность до 150 мВт: без радиатора.
  • Пара p-n-p: КТ361 в том же корпусе.
  • Прозвонка мультиметром в режиме диода: плюс щупа на Б, минус по очереди на Э и К, оба перехода проводят; между Э и К не звонится в обе стороны. Эмиттер от коллектора отличать по чертежу.

Ревизии и клоны

  • КТ315 в корпусе КТ-26 (TO-92, «Интеграл»): 1 база, 2 коллектор, 3 эмиттер, при виде на плоскую сторону Б-К-Э, наоборот к КТ-13. Буква с цифрой в обозначении (КТ315Г1 и др.) указывает на другой корпус: сверять по документу.
  • КТ361 (p-n-p): буква группы посередине верхней части плоской стороны.

Все пины

ПодписьНомерФункцииОграниченияСверка
ЭЭмиттер: на GNDне по производителю
ККоллектор: минус нагрузкине по производителю
ББаза: через резистор 1-4,7 кОм к GPIOне по производителю

Источники

Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

Размер: корпус КТ-13 7,2×3 мм, шаг выводов 2,5 мм (нарисованы на 2,54) (приблизительно).
