Распиновка транзистора КТ361
Транзистор КТ361 (p-n-p, корпус КТ-13) · КТ361 · логика 5 В · 7,6×12,8 мм · 3 пина
сверено частично20.10.2026

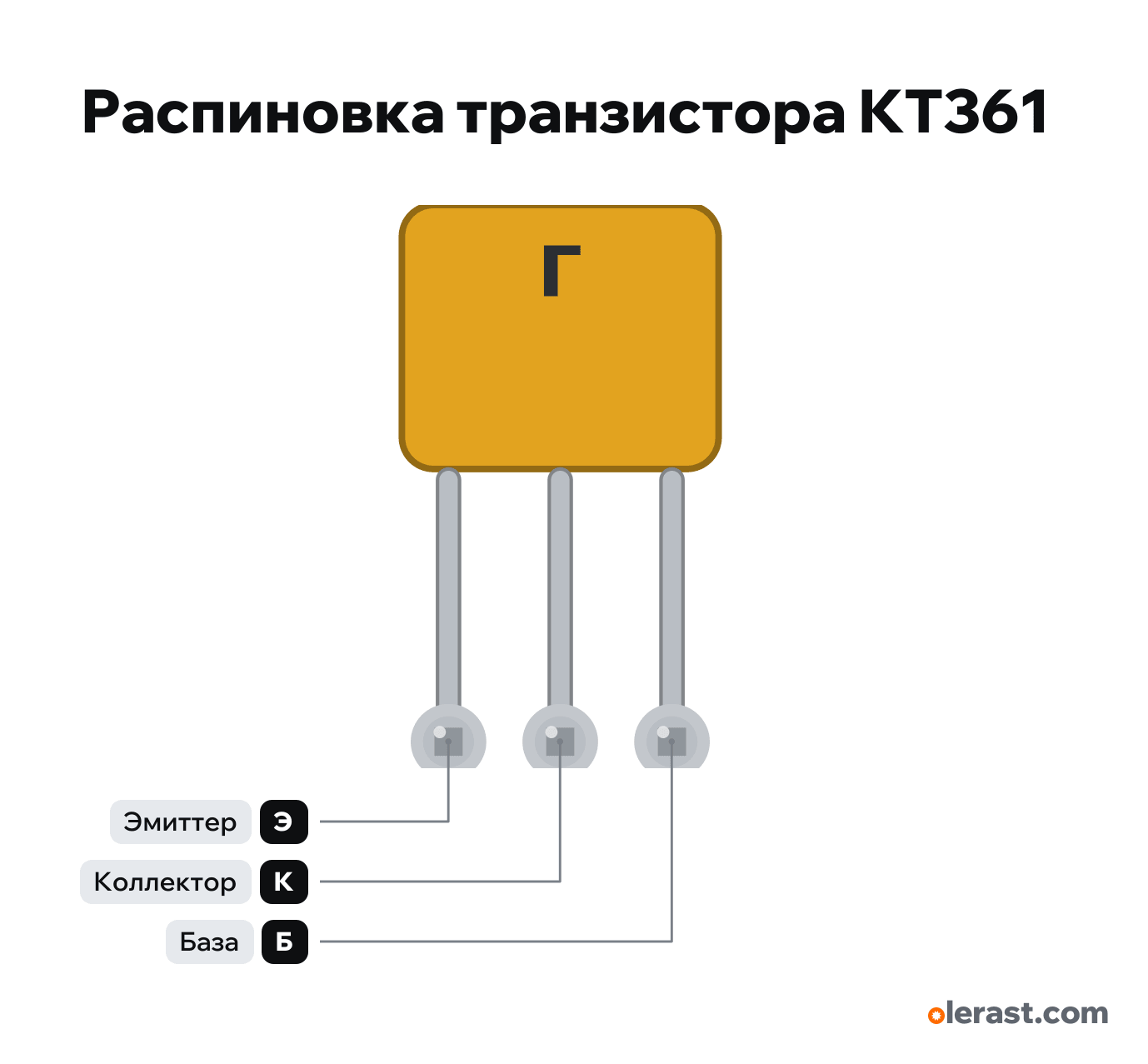

Вид на плоскую сторону с буквой, выводы вниз: Э, К, Б слева направо.
Скачать PNG- Чип
- КТ361
- Логика
- 5 В
Важно
- Ключ верхнего плеча (p-n-p): Э на плюс, нагрузка между К и землёй, Б через 1-4,7 кОм к GPIO. LOW на GPIO открывает, HIGH закрывает.
- Эмиттер на том же напряжении, что логика: от ESP32 только для нагрузки на 3,3 В. Если эмиттер на 5 В, HIGH 3,3 В транзистор не закроет: нужен NPN (КТ315) снизу, который тянет базу к земле.
- Ток коллектора до 50 мА, Uкэ по букве: Б 20 В, А 25 В, Г и Е 35 В, В и Д 40 В. Мощность 150 мВт без радиатора.
- Пара n-p-n: КТ315 в том же корпусе, у него буква в левом верхнем углу.
- Прозвонка мультиметром в режиме диода (p-n-p): минус щупа на Б, плюс по очереди на Э и К, оба перехода проводят.
Ревизии и клоны
- КТ361 в корпусе КТ-26 (TO-92, КТ361-2, КТ361Г2 и др.): порядок выводов другой, сверять по документу на эту версию.
- КТ3107: p-n-p в КТ-26, ток до 100 мА, другой порядок выводов.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| Э | Эмиттер: на плюс питания | не по производителюДокумента завода с цоколёвкой КТ-13 в сети не нашёл: порядок Э-К-Б по справочным сайтам, он совпадает с КТ315 в том же корпусе. Ток коллектора у источников 50 или 100 мА, в данных взят меньший. Перед пайкой прозвонить: база звонится на оба других вывода.На других ревизиях подписан: E, эмиттер | ||
| К | Коллектор: к плюсу нагрузки | не по производителюДокумента завода с цоколёвкой КТ-13 в сети не нашёл: порядок Э-К-Б по справочным сайтам, он совпадает с КТ315 в том же корпусе. Ток коллектора у источников 50 или 100 мА, в данных взят меньший. Перед пайкой прозвонить: база звонится на оба других вывода.На других ревизиях подписан: C, коллектор | ||
| Б | База: через резистор к GPIO, LOW открывает | не по производителюДокумента завода с цоколёвкой КТ-13 в сети не нашёл: порядок Э-К-Б по справочным сайтам, он совпадает с КТ315 в том же корпусе. Ток коллектора у источников 50 или 100 мА, в данных взят меньший. Перед пайкой прозвонить: база звонится на оба других вывода.На других ревизиях подписан: B, база |
Источники
Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Katod-Anod.ru: Транзистор КТ361 (КТ361А-КТ361Е)сторонний источник · сверено 20.10.2026со стороны буквы, выводы вниз, слева направо: эмиттер, коллектор, база; Uкэ и Uкб при Rбэ 10 кОм: А 25, Б 20, В и Д 40, Г и Е 35 В; Iк 50 мА; Pк 150 мВт до +35 °C; h21э А и Д 20-90, Б, Г, Е 50-350, В 40-160; fгр от 250 МГц
- RadioLibrary: Транзистор КТ361Гсторонний источник · сверено 20.10.2026p-n-p; Uкэ 35 В; Pк 0,15 Вт; h21э 50-350; fгр от 250 МГц; Iк указан 100 мА (у Katod-Anod 50 мА)
- Википедия: КТ361сторонний источник · сверено 20.10.2026корпус КТ-13, позже КТ-26 (КТ361-2, КТ361-3); буква группы посередине верхней части плоской стороны; ТУ КТ361-2 АДБК.432140.995ТУ («Кремний»)
Размер: корпус КТ-13 7,2×3 мм, шаг выводов 2,5 мм (нарисованы на 2,54) (приблизительно).
