Распиновка транзистора 2N2222A (PN2222A)
Транзистор 2N2222A / PN2222A (NPN, TO-92, E-B-C) · 2N 2222A · логика 5 В · 7,2×11,5 мм · 3 пина
сверено17.10.2026

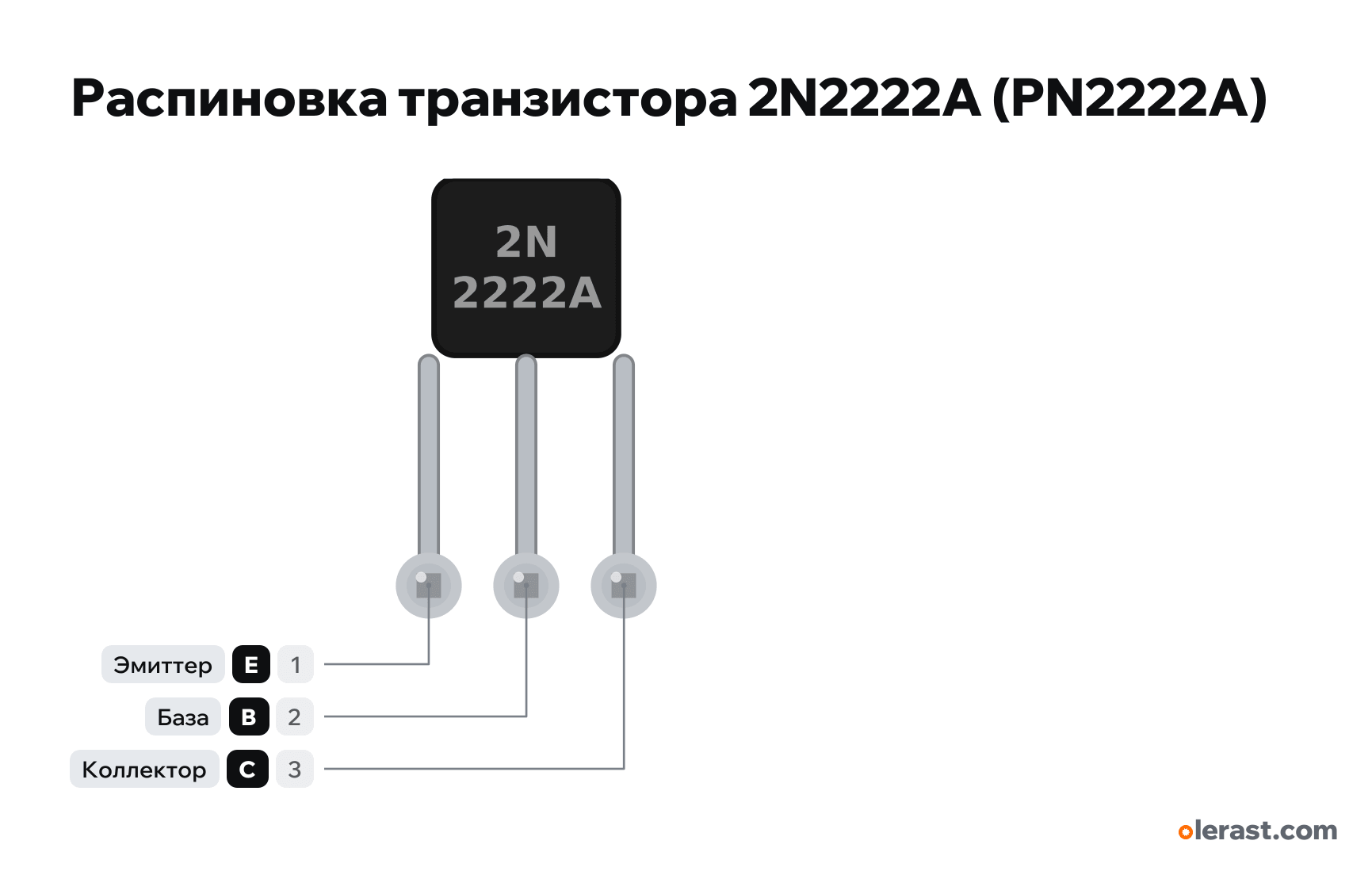

Вид на плоскую сторону с маркировкой, выводы вниз: E-B-C слева направо.
Скачать PNG- Чип
- 2N 2222A
- Логика
- 5 В
Важно
- Ключ нижнего плеча (NPN): эмиттер на GND, нагрузка между плюсом и коллектором, база через резистор 1–4,7 кОм к GPIO. На катушку реле или мотор — диод (1N4007) катодом к плюсу.
- Ток до 500–600 мА: реле, моторчики, ленты на несколько светодиодов. Базовый резистор 330 Ом–1 кОм от 3,3 В для 100–300 мА.
- Внимание: P2N2222A от onsemi в том же TO-92 — C-B-E (деталь p2n2222a-to92). Смотрите букву P перед 2N на корпусе.
Ревизии и клоны
- P2N2222A (onsemi): C-B-E — отдельная деталь p2n2222a-to92.
- 2N2222A в металлическом TO-18: выводы по кругу, эмиттер у ключа.
Все пины
Источники
Все пины сверены по документам производителя.
- onsemi (Fairchild) PN2222A NPN General-Purpose Amplifier (Rev. 1.1.0, July 2014)даташит · сверено 17.10.2026TO-92: E B C; 40 В, 1 А абсолютный, для ключей до 500 мА
Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
