Распиновка транзистора S8050
Транзистор S8050 (NPN, TO-92, E-B-C) · S8050 D331 · логика 5 В · 7,2×11,5 мм · 3 пина
сверено17.10.2026

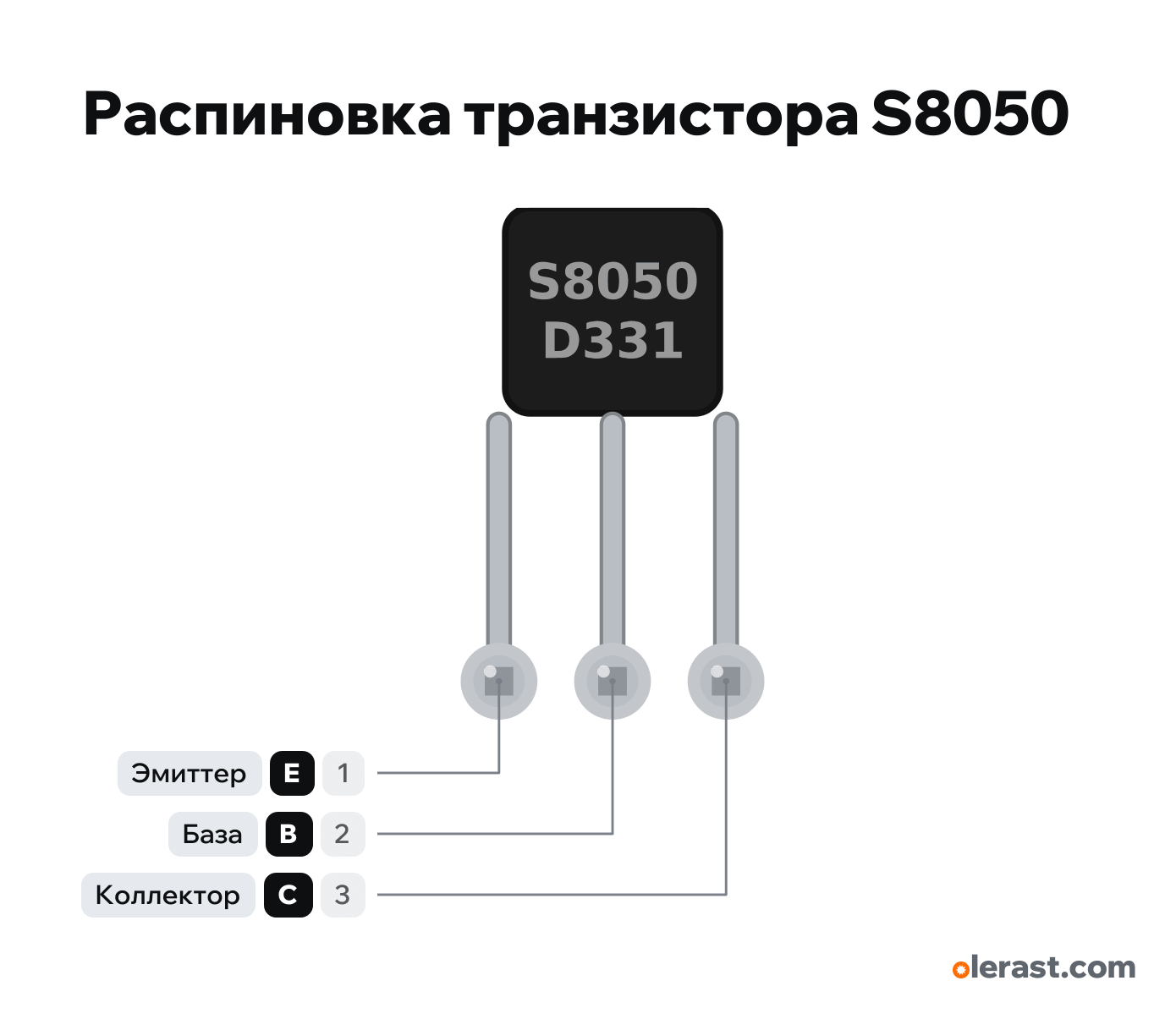

Вид на плоскую сторону с маркировкой, выводы вниз: E-B-C слева направо.
Скачать PNG- Чип
- S8050 D331
- Логика
- 5 В
Важно
- Ключ нижнего плеча (NPN): эмиттер на GND, нагрузка между плюсом и коллектором, база через резистор 1–4,7 кОм к GPIO. На катушку реле или мотор — диод (1N4007) катодом к плюсу.
- Часто стоит на модулях с пищалкой и реле. Ток до 500 мА (SS8050 до 1,5 А).
- У того же JCET есть 8050S с порядком E-C-B: смотрите надпись на корпусе.
Ревизии и клоны
- 8050S (JCET): E-C-B.
- SS8050: E-B-C, ток до 1,5 А.
Все пины
Источники
Все пины сверены по документам производителя.
- JCET S8050 TO-92 Plastic-Encapsulate Transistors (B, Aug 2012, копия Robu)даташит · сверено 17.10.2026TO-92: 1 эмиттер, 2 база, 3 коллектор; VCEO 25 В, IC 0,5 А, 625 мВт
- onsemi SS8050 NPN Epitaxial Silicon Transistor (Rev. 2, February 2022)даташит · сверено 17.10.2026TO-92: 1 Emitter, 2 Base, 3 Collector; 25 В, 1,5 А
Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
