Распиновка транзистора S8550
Транзистор S8550 (PNP, TO-92, E-B-C) · S8550 D331 · логика 5 В · 7,2×11,5 мм · 3 пина
сверено частично17.10.2026

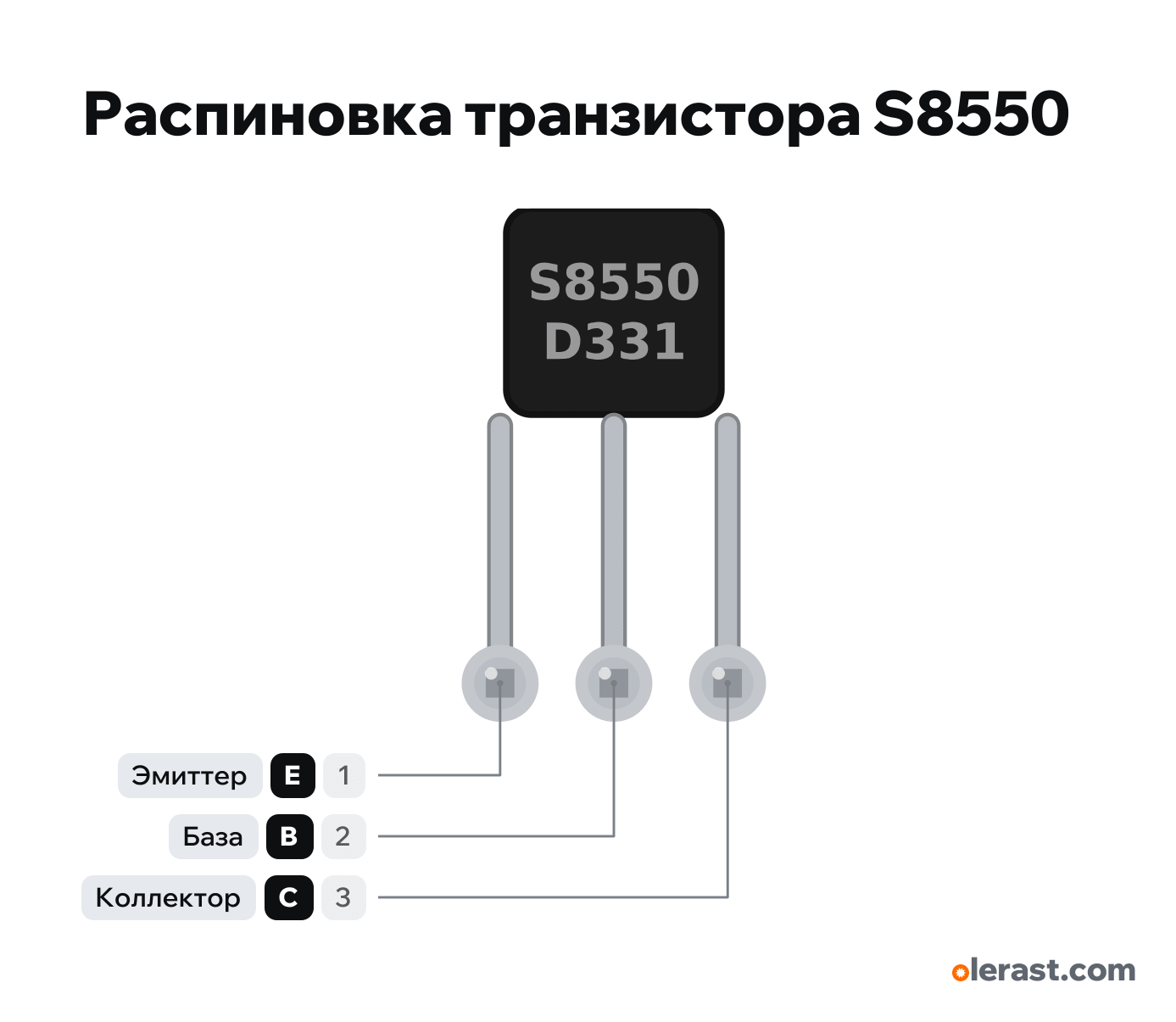

Вид на плоскую сторону с маркировкой, выводы вниз: E-B-C слева направо.
Скачать PNG- Чип
- S8550 D331
- Логика
- 5 В
Важно
- Ключ верхнего плеча (PNP): эмиттер к плюсу, нагрузка между коллектором и GND, база через резистор к GPIO, открывается LOW. Если плюс выше логики пина (5 В от ESP32 на 3,3 В), PNP не закроется: нужен дополнительный NPN.
- Стоит на модулях пищалки с активным низким уровнем (I/O = LOW — пищит).
Ревизии и клоны
- 8550S (JCET): E-C-B.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| E | вывод 1 | Эмиттер: к плюсу питания | не по производителюПорядок E-B-C взят у onsemi SS8550 и пары S8050 от JCET; даташит S8550 самого JCET не скачался. У 8550S (JCET) — E-C-B.На других ревизиях подписан: эмиттер, 1 | |
| B | вывод 2 | База: через резистор 1–10 кОм к GPIO (PNP открывается низким уровнем) | не по производителюПорядок E-B-C взят у onsemi SS8550 и пары S8050 от JCET; даташит S8550 самого JCET не скачался. У 8550S (JCET) — E-C-B.На других ревизиях подписан: база, 2 | |
| C | вывод 3 | Коллектор | не по производителюПорядок E-B-C взят у onsemi SS8550 и пары S8050 от JCET; даташит S8550 самого JCET не скачался. У 8550S (JCET) — E-C-B.На других ревизиях подписан: коллектор, 3 |
Источники
Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- onsemi SS8550 PNP Epitaxial Silicon Transistor (Rev. 3, August 2021)даташит · сверено 17.10.2026TO-92: 1 Emitter, 2 Base, 3 Collector; −25 В, −1,5 А
Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
