Распиновка MOSFET IRLZ44N

MOSFET IRLZ44N (N-канал, логический уровень, TO-220) · IRLZ44N · логика 5 В · 10,2×23 мм · 3 пина

сверено17.10.2026

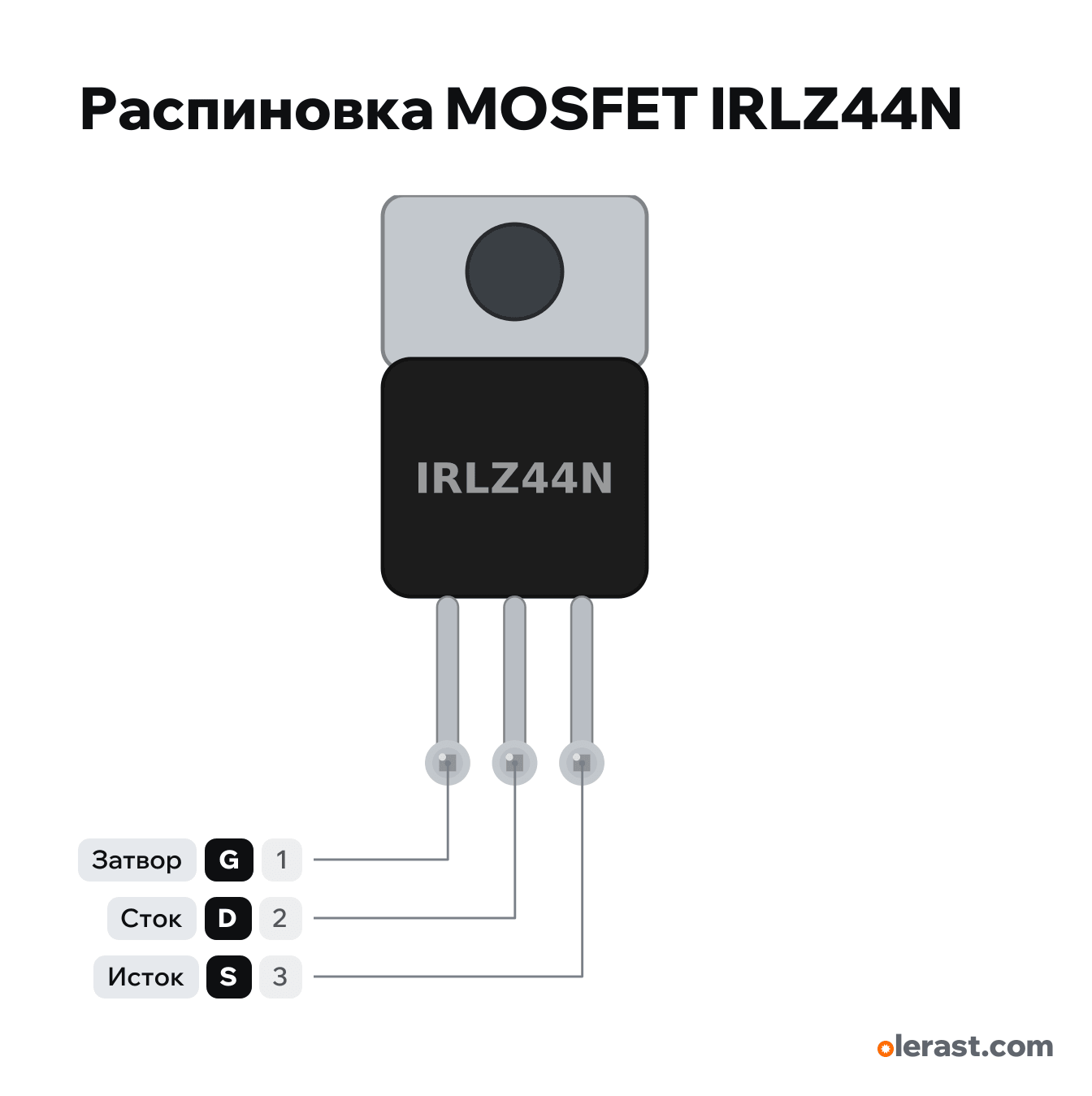

Вид на маркировку, фланец сверху, выводы вниз: G, D, S слева направо.

Важно

Ключ нижнего плеча: S на GND, нагрузка между плюсом и D, затвор от GPIO через 100–220 Ом и 10–100 кОм с затвора на GND (держит закрытым при старте).
От 5 В (Arduino) открывается полностью. От 3,3 В (ESP32, Pico) сопротивление канала не гарантировано: до 1–2 А работает, на больших токах греется — лучше AO3400 или драйвер затвора.
Фланец соединён со стоком: радиатор под напряжением нагрузки, ставьте через изолирующую прокладку.

Подпись	Номер	Функции	Сверка
G	вывод 1	Затвор: через 100–220 Ом к GPIO, 10–100 кОм на GND	сверено
D	вывод 2	Сток: минус нагрузки (и фланец)	сверено
S	вывод 3	Исток: на GND	сверено

Все пины сверены по документам производителя.

Infineon IRLZ44NPbF HEXFET Power MOSFET (PD-94782)даташит · сверено 17.10.2026TO-220AB: G, D, S; 55 В, 47 А; Vgs(th) 1,0–2,0 В; Rds(on) 22 мОм при 10 В, 25 мОм при 5 В, 35 мОм при 4 В; Vgs ±16 В

Размер: корпус TO-220 10×15,2 мм, выводы укорочены (приблизительно).
